選型指南
瞬態功率分析儀測量與分析
PX8000擁有多個創新功能，支持瞬態功率的關鍵測量與分析。
| 同時瞬態功率分析儀計算 | PX8000可以同步進行電壓、電流波形的乘法運算，實時獲得功率波形。 |
| 周期功率趨勢測量 | 可以通過運算來測量波形記錄儀的周期趨勢(最多400萬點)。 |
| 特定周期測量 | 通過指定開始/結束光標，可以捕捉該定義時間段內的功率波形。 |
| X-Y顯示與相位分析 | PX8000將X-Y顯示設為標準功能。此外，它還能在相位分析時顯示輸入和輸出的李薩如波形。 |
| 捕捉突發的或不規則的現象 | PX8000的歷史功能始終有效，可以自動記錄多達1000個歷史波長。 |
| 長時間數據采集與分析 | PX8000自帶了一個叫PowerViewerPlus的PC應用程序，可以用來采集波形數據，以便于進一步分析。 |
| FFT分析 | PX8000擁有四則運算、時移、FFT和其它運算功能，可以讓用戶顯示帶偏置和去延遲補償的波形。 |
| 同時諧波分析測量 | PX8000可以同時測量電壓/電流波的諧波成分和諧波失真因數。 |
| 多功能快照 | 可以逐屏顯示包括電壓、電流和功率在內的多達16種不同波形，工程師們通過即時快照就能確認波形。 |
| 詳細瞬態功率分析儀 | 通過精確定義開始/結束(Start/Stop)光標，PX8000可以測量開始和結束之間的所有功率波形參數。 |
| 趨勢運算 | PX8000擁有均方根(RMS)、平均功率等內置運算功能，可以顯示周期功率趨勢圖。 |
| 去延遲補償 | PX8000的自動去延遲功能可以消除可能由傳感器或輸入特性引起的電流信號和電壓信號之間的偏置。 |
| 采用isoPRO橫河測量技術 | 提供業界的絕緣性能和速度，為高電壓、大電流、高頻率等工作條件下變頻器的高效評價提供了性能保障。 |
PX8000是一臺應用范圍極廣的通用儀器，從可再生能源到機器人技術等方方面面，都能讓研究人員進行精確的功率測量。無論在什么領域，功率損耗都極受重視。這就意味著，任何電力消耗都能從PX8000所帶來的精確測量與分析中受益。
變頻器和電機測試
電動汽車和混合動力汽車有許多電氣和機械部件，在進行整體性能評價時，往往需要同時測量這些部件的效率。PX8000極為靈活、精確度高、帶寬更寬，非常適合同時繪制用于優化升壓電路和變頻器效率的功率讀數范圍，而升壓電路和變頻器則是電動汽車整體性能評價中的兩個關鍵要素。
| 寬帶寬 | PX8000擁有12-bit精度、100MS/s采樣率和20MHz帶寬。這意味著可以用它來精確測量變頻器的脈沖形狀，進而實現對變頻器效率的微調。 |
| 通過循環周期趨勢執行瞬態測量 | PX8000可以分析循環周期趨勢，這讓它非常適合測量瞬態效應。當負載快速變化時，工程師可以深入了解這些變化，以便于更好地控制變頻器。 |
| 諧波和FFT分析 | PX8000具有基于頻率分析的諧波和FFT測量功能。通過諧波功能，可以測量20Hz ~ 6.4kHz的基波。此功能尤其有助于分析機電系統的高次諧波成分和噪聲起因。 |
| 通過單獨NULL功能設置取消 | 變頻器電機測試中的一個常見問題就是環境噪聲，這意味著測試開始之前測試值就已經不為零了。通過偏置功能，PX8000可以消除這樣的影響并隔離特定的輸入，以便于測試和分析。 |
逆變升壓電路中的電抗器損耗測量
電抗器由電磁芯和線圈組成，位置在變頻器之前，作用是過濾噪聲和提高電壓電平。電氣工程師要關注的重點是如何降低整個變頻器系統的功率損耗，同時電抗器性能也是他們的興趣所在。對此可以有兩種評價方法，一種是測量電抗器的直接損耗，另一種是測量鐵損。因為PX8000可以同時容納高頻測量和低功率因數條件，所以這兩種評價方法都可以支持。
| 低功率因數測量 | PX8000具備更高采樣率和超寬帶寬，特別適用于測試變壓器、電抗器等擁有低功率因數的設備。精確測量此類設備高頻下的功率損耗非常重要。 |
| 去延遲功能 | 為分析低功率因數設備的功率損耗，應盡量減少電壓與電流間因傳感器和輸入特性所產生的時差。PX8000可以提供精準的去延遲調整功能，對該時差進行補償。 |
| 高頻下的磁芯損耗測量 | 通過PX8000的用戶自定義功能，可以對系統性能進行瞬態功率分析儀，而磁芯損耗分析便是其中一個應用案例。在這個案例中，利用一次線圈的電流和二次線圈的電壓(使用愛潑斯坦設備的讀數)計算磁芯損耗，利用輸入頻率、橫截面積等參數計算磁通密度(B)和磁場(H)。所有數值PX8000都可以直接顯示。 |

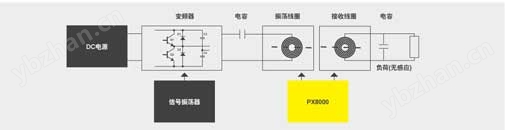

無線充電器的效率測量
智能手機、平板電腦等移動設備的無線充電技術是當今研究的重點。汽車制造商也正在尋求實現電動車無線充電的契機。無線充電依靠的是兩個可傳輸特定頻率的電磁線圈，因此如何有效傳輸電力和阻止功率損失自然變得十分重要。PX8000可以在高頻和低功率因數下工作，是測量此類系統的理想工具。
| 無線充電器的效率評價 | 為評價無線傳輸效率，至少需要3個功率測量單元。PX8000擁有4通道輸入，可以同時分析整個系統的性能。 |
| 低功率因數設備的測量 | PX8000擁有更高采樣率和超寬帶寬，非常適用于測量無線電力傳輸系統。具體來說，它可支持12-bit精度、高達100MS/s采樣率和20MHz帶寬，能夠支持在超高頻率下工作的低功率因數系統的測量。 |
| 去延遲功能 | 因為PX8000提供去延遲功能，所以可以補償因傳感器和輸入特性產生的電壓信號和電流信號之間的偏置，并從低功率因數系統分析中予以消除。 |
電力分配
配電系統在負荷切換或短路時需要保持恒壓和恒功率。因此，必須對三相電力系統配電保護裝置或斷路器的瞬態電壓和瞬態功率分析儀進行測試。PX8000可以捕捉波動的電壓和電流波形，計算功率參數(包括電壓值和電流值)，得出指定周期的平均值并顯示所有數值。
| 同時捕捉三相數據 | 為評價三相電力系統，至少需要3個功率測量輸入。PX8000不但擁有4輸入，而且還可以同時捕捉并顯示所有三相電壓和三相電流。 |
| 特定周期測量 | 要真實評價配電保護，必須測量一個完整周期的電壓/電流/功率值以及從短路恢復后的半個周期的電壓/電流/功率值。PX8000可以輕松鎖定這樣的特定周期。 |
| 諧波和FFT分析 | 在頻率分析方面，PX8000既有諧波分析測量功能又有FFT分析功能。諧波功能可以測量從20Hz到6.4kHz的基波頻率。FFT可計算1k-100k點，最多可跨2個通道。這兩個功能有助于識別諧波電流和確定噪聲源。 |
工業機器人的瞬態響應
為了評價由電機驅動的機器人，需要全程測量所有電機以及控制器在全速狀態和各動作模式下的電力消耗。設計工程師需要測量重復動作模式中出現的浪涌電壓、電流和功率。計算機械輸出與輸入功率的比值可得到效率。在實際工作條件下，這類電機加速/減速的時間范圍可覆蓋幾秒到幾百毫秒。由于PWM驅動電機是從復位位置旋轉到速度，因此驅動頻率可以從DC變化到幾百赫茲。PX8000可以讓設計工程師深入了解機械手工作性能的功耗和效率。
| 特定周期分析 | PX8000支持特定(開始/結束)光標間的波形數據測量，再結合多通道能力、長存儲功能和歷史功能，非常有助于評價機械手的運行功耗。 |
| 升壓器、變頻器和電機的效率測量 | 只需一臺PX8000便可測量變頻器的輸入/輸出功率和電機的機械輸出。通過配置3個功率單元和1個AUX模塊，PX8000可以對組件效率進行瞬態測量。 |
| 通過趨勢運算實現瞬態測量 | PX8000擁有瞬時功率運算功能，是評價和優化瞬態效應的理想工具。其中，周期趨勢分析功能為進一步深入了解機器人工程學這一關鍵領域提供了可能。 |
| 長時間周期測量 | 為分析機械手的某些工作情況，可能需要進行長時間的周期趨勢分析。PowerViewerPlus軟件強化了這種數學運算能力，使數據分析更加深入。 |
| 電壓模塊 |  |
| 電流模塊 |
|
| 傳感器和電壓測量模塊 |
|
傳感器會造成電流和電壓輸入之間的相位誤差或偏差。701936去延遲套件可以分別為每個功率測量單元自動補償相移。
長時間現象捕捉
高達100Mpts的大容量內存支持在較高且適合的采樣率下執行長時間測量。
接口
| 1 | 視頻輸出 | 視頻信號輸出，可在模擬RGB顯示器上增強顯示。 |
| 2 | GP-IB | 通用目的接口 |
| 3 | IRIG | 通過外部時間信號源(選件)，可實現多臺儀器同步。 |
| 4 | EXT I/O | 可以根據設置條件輸出GO/NO-GO信號。同樣，外部信號可以用于觸發測量和分析。 |
| 5 | SD卡插槽 | 符合SD和SDHC |
| 6 | USB-PC | 可從PC控制儀器 |
| 7 | USB | 用于連接USB存儲器、鍵盤和鼠標等多種外圍設備。 |
| 8 | 以太網 | 標配1000BASE-T |
| 9 | TRIGGER IN | 外部觸發輸入 |
| 10 | TRIGGER OUT | 外部觸發輸出 |
| 11 | EXT CLK IN | 對外部信號執行時鐘采樣(高達9.5MHz) |
