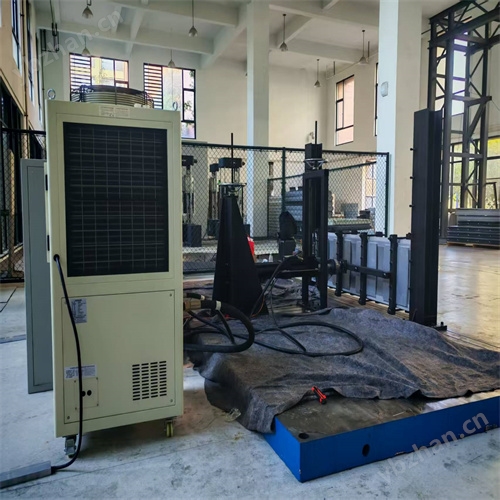

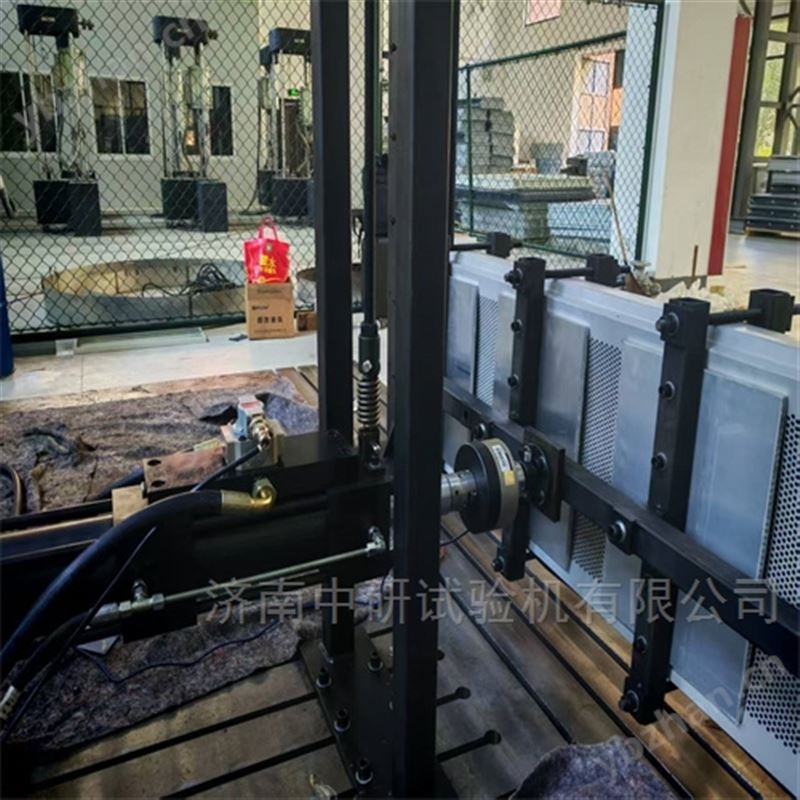

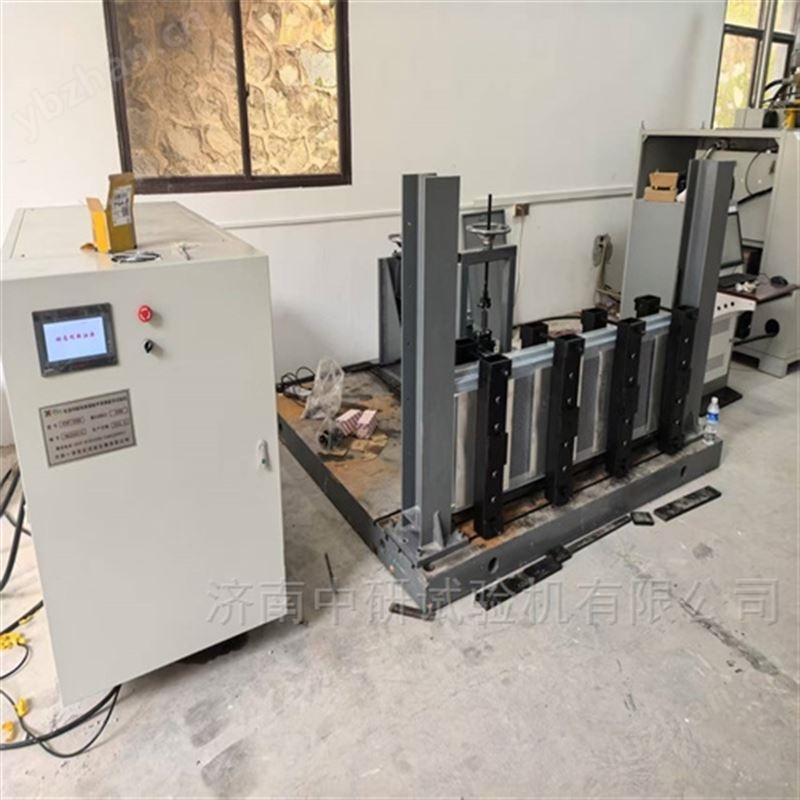

鐵路插板式聲屏障疲勞試驗機聲屏障單元板的抗疲勞性能是其力學性能中的一項重要指標。按不同材質、運營流量和運行速度計算疲勞載荷，采用疲勞試驗機在正弦循環載荷下、振動頻 率 4 Hz 、進行 4× 106 次疲勞循環試驗。
本設備滿足以下標準：
?TB/T 3122-2019《鐵路聲屏障聲學構件》標準中相關條要求。
?Q/CR 759-2020《鐵路插板式金屬聲屏障單元板通用要求》附錄A要求。
?TB/T3329-2013《電氣化鐵路接觸網隧道內預埋槽道》標準中相關要求
鐵路插板式聲屏障疲勞試驗機產品參數：
1、最大靜態試驗力：+/-50kN；
2、試驗力示值精度： ±0.5%；
3、最大動態試驗力：+/-50kN；
4、負荷振幅波動度：±2%FS；
5、位移測量分辨力: 0.001mm
6、作動器最大位移：±100mm，示值精度：動態 ±2%FS. 靜態±0.5%FS；
7、主要試驗波形：正弦波、梯形波、斜波等，波形精度≤±2.0%；
8、頻率范圍：0.01-10Hz。
9、泵站：21Mpa，5μ，50L/min，11kW，AC三相，380V；
10、工作平臺尺寸：左右4600*前后2300*厚度150mm。
11、工作中心高度離平臺面：200-800mm 上下可調節。
12、工作輔具立柱采用175mm*175mm,H型鋼材。高度1500
13、工作立柱在平臺左右方向可調節，范圍500-4200mm
14、提供式樣壓條兩件：工作立柱上打M10螺絲，方便擠壓壓條，使試樣牢固可靠。
15、自帶聲屏障工裝共4套其中三套滿足要求相應尺寸為：
1960/1880mm長×500mm高、1960/1880mm×長1000mm高、3960mm長×500mm高的規格聲屏障板試件、另一套滿足尺寸為1960mm長×500mm高（工裝壓力板與著力板為一塊整體可將聲屏障樣品全覆蓋，四套工裝滿足拆裝樣品時方便快捷準確）
16、提供500公斤旋轉吊車。
17、外形尺寸：約4600mm*2300mm*1600mm，油源系統：約1500*1500mm
