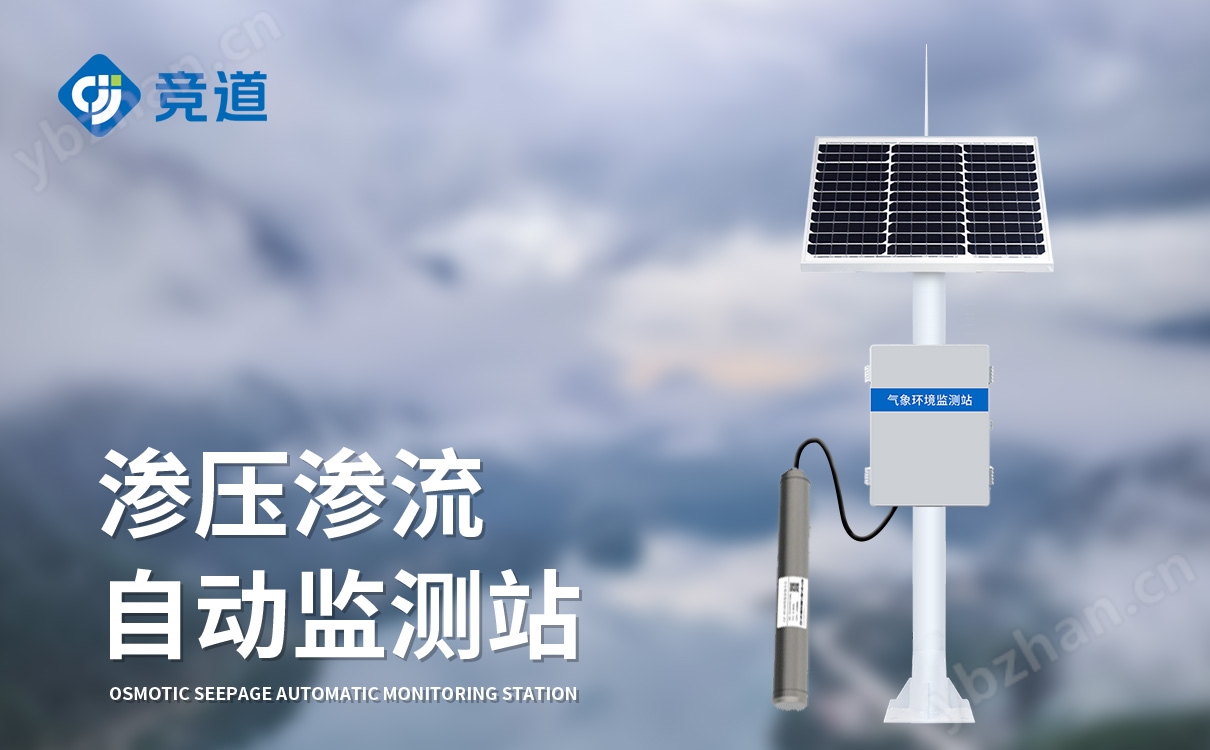

大壩滲流滲壓監測站是大壩安全監測體系的核心部分,對保障大壩長期穩定運行起著關鍵作用。它集傳感技術、高效數據采集與傳輸以及智能分析功能于一體。站內配備高精度滲壓和滲流傳感器,可實時、精準地測量大壩不同部位的滲壓與滲流數據。
數據采集裝置會按照預設時間間隔,快速且準確地收集傳感器數據,并進行初步處理。隨后,借助有線或無線通信方式,將數據穩定傳輸至監控中心。在監控中心,專業分析軟件對數據深度挖掘,生成詳細報表與直觀圖表。一旦監測數據超出正常范圍,系統會迅速發出預警,以便管理人員及時采取措施,確保大壩安全。

大壩滲流滲壓監測站主要由現場檢測設備、遠程監測設備等部分組成。
現場檢測設備:量水堰計、三角堰等組成,負責計量水庫滲流量數據,對水庫現場進行流量監測。
遠程監測設備:即遙控監測終端,負責采集現場檢測設備檢測到的數據信息,并通過無線傳輸將現場信息傳送給監測中心。
簡介
量水堰計采用磁致伸縮傳感器作為液位測量,具有分辨率高、穩定性好、性能可靠、響應速度快、線性測量、永b磨損、工作壽命長等特點。量水堰計測出堰上水頭,再根據堰槽(三角堰、梯形堰、矩形堰等)經驗公式計算出流量。
結構與原理
量水堰計由磁桿、浮球、測量電路和不銹鋼護筒組成。當堰槽內水位發生變化時,會帶動浮球產生液位差,上位機用當前液位減去校準的基值得到實際的堰上水位,再根據堰槽類型計算流量。
產品特點
● 高精度、分辨力高
● 穩定性好、響應速度快
● 溫度漂移小
● 標準MODBUS協議、適用性強
規格與參數
| 測量范圍 | 0~600mm |
| 靈敏度 | 0.01mm |
| 測量精度 | ≤0.1%F.S |
| 工作電壓 | DC12V(0.5W@12V) |
| 輸出信號 | RS485-MODBUS協議 |
| 防護等級 | IP67 |
| 外殼材質 | 304不銹鋼 |
| 外形尺寸 | Φ89×850mm |
