目錄:江蘇貝爾閥門控制有限公司>>電動閘閥>>礦用防爆電動閘閥>> MZ941H-16C DN250礦用電動閘閥
| 材質 | 鑄鋼 | 產地 | 國產 |
|---|---|---|---|
| 工作壓力 | 16/25/40/64Mpa | 加工定制 | 是 |
| 連接形式 | 法蘭 | 零部件及配件 | 執行器 |
| 流動方向 | 單向 | 密封材料 | 其他 |
| 密封形式 | 硬密封型 | 驅動方式 | 電動 |
| 適用介質 | 液體,液固,熱水,冷水,污水 | 適用領域 | 化工行業,冶金行業,電力行業,石油行業,機械行業,水電/火電 |
| 通道位置 | 直通式 | 外形 | 中型 |
| 溫度范圍 | 中溫 | 壓力環境 | 常壓 |
| 用途 | 調節,疏水,進水,放水 | 執行質量標準 | 國標 |

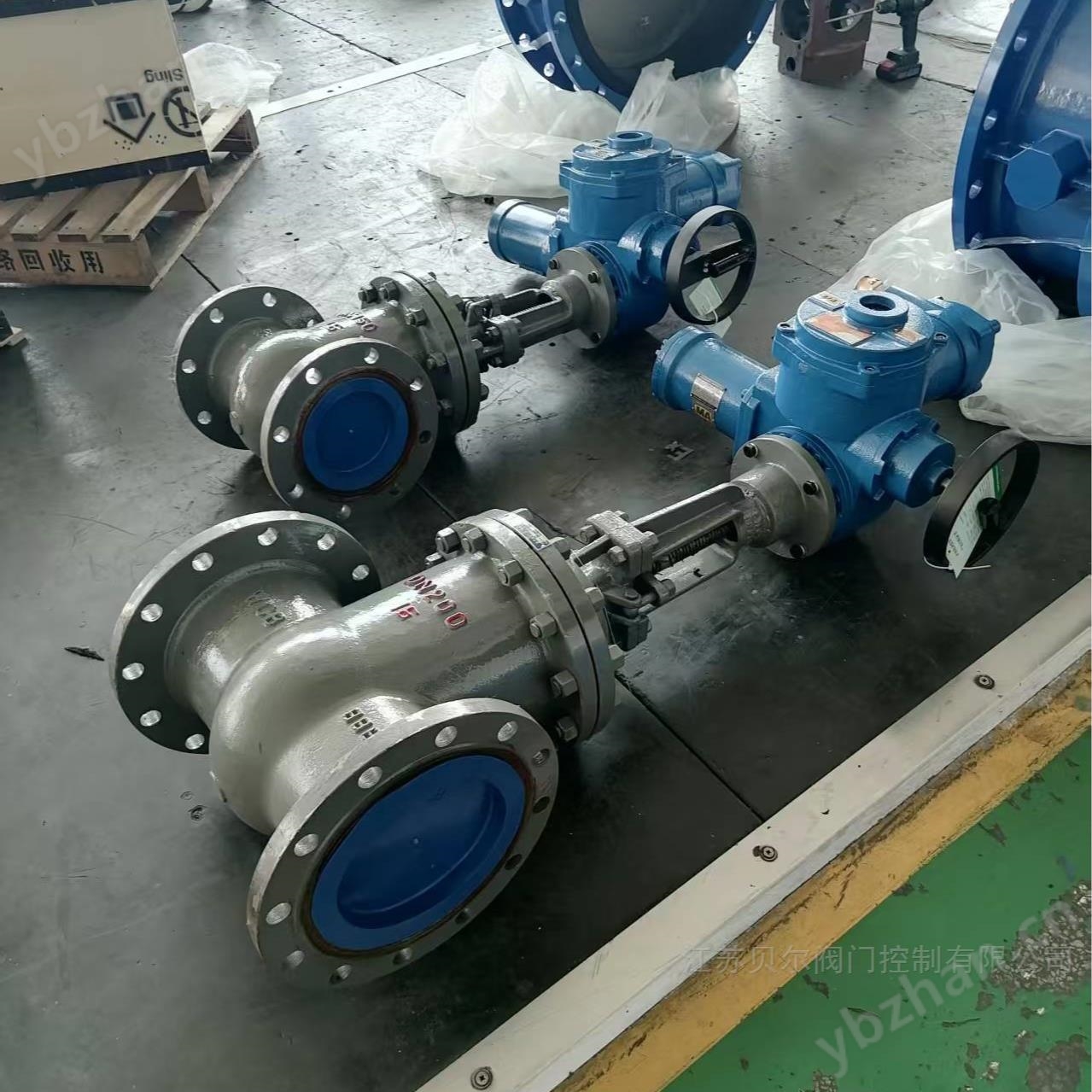

一、礦用電動閘閥產品簡介：
是由礦用防爆型閥門電動裝置和閘閥組合而成的。電動閘閥的閘板隨閥桿一起作直線運動的，亦叫明桿電動閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時，當閘板提升高度等于閥門通徑的1:1倍時，流體的通道*暢通，但在運行時，此位是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2-1圈，作為全開閥門的位罟。因此，閥門的全開位置，按閘板的位置(即行程>來確定。
二、礦用電動閘閥操作方式:
1、電動機:取得MA證的閥門電動裝置用隔爆型三相異步電動機
2、減速機構:由一對直齒輪和蝸輪副兩級傳動組成;電動機的動力經減速機構傳遞給輸出軸。
3、力矩控制機構:當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，帶動曲拐，曲拐通過撞塊帶動支架產生角位移;當輸出軸上的轉矩增大到整定轉矩時，則支架產生的位移量使力矩開關動作，從而切斷電機電源，電動機停轉。以此實現對電動裝置輸出轉矩的控制，達到保護帶煤安證防爆證隔爆型電動閘閥的目的。
注意事項:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板電動閘閥應垂直安裝(即閥桿處于垂直位置，手輪在頂部)。
