目錄:江蘇貝爾閥門控制有限公司>>Z型閥門電動裝置>>DZW開關型閥門電動裝置>> DZW60-24S3開關型電動截止閥驅動裝置 轉速24r/min
| 材質 | 鑄鋼 | 產地 | 國產 |
|---|---|---|---|
| 產品用途 | 控制閥門開關 | 工作壓力 | 16Mpa |
| 加工定制 | 是 | 連接形式 | 法蘭 |
| 驅動能源 | 電動 | 適用領域 | 化工行業,電力行業,水利行業,環保行業,水電/火電 |
| 通道位置 | 直通式 | 執行質量標準 | 國標 |

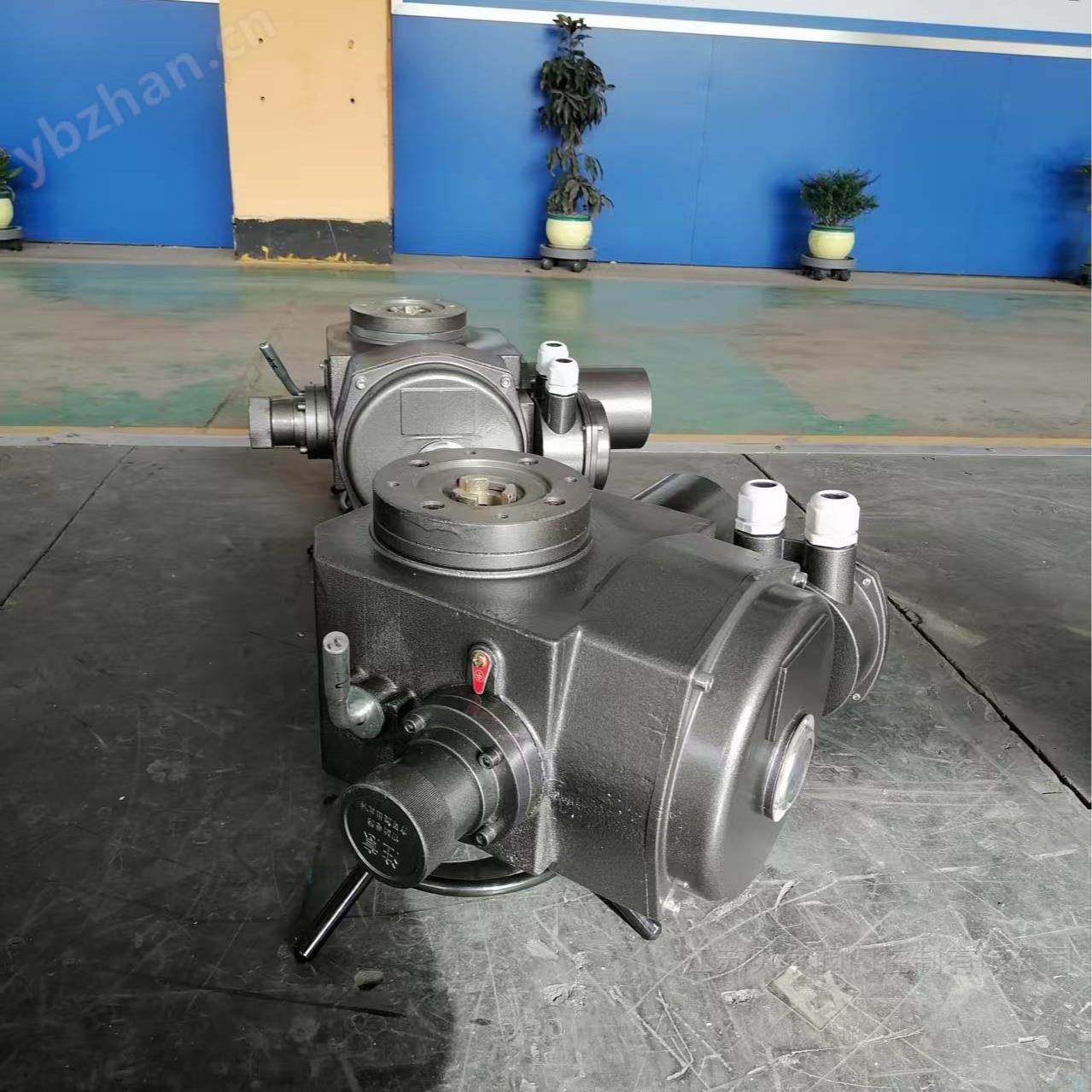

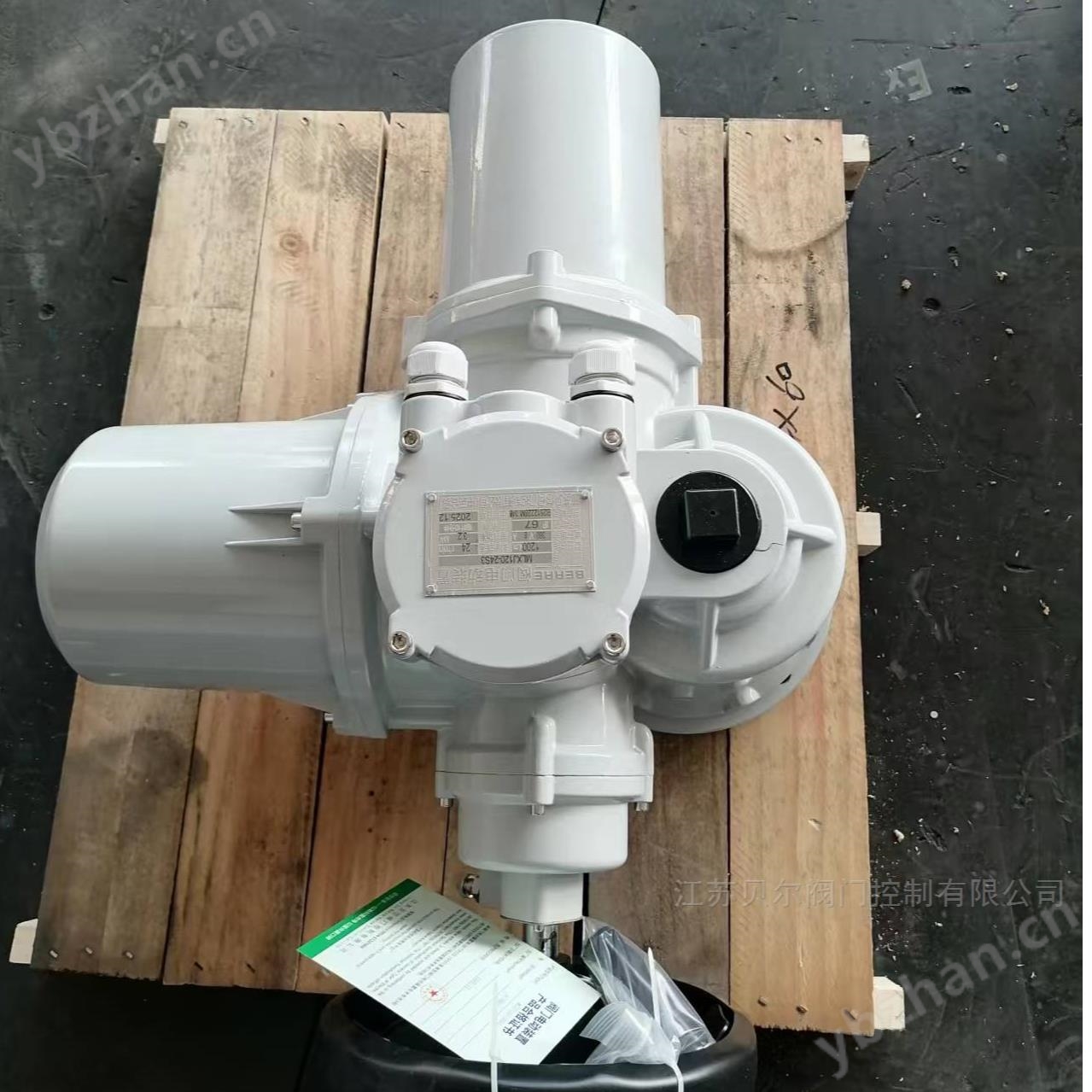

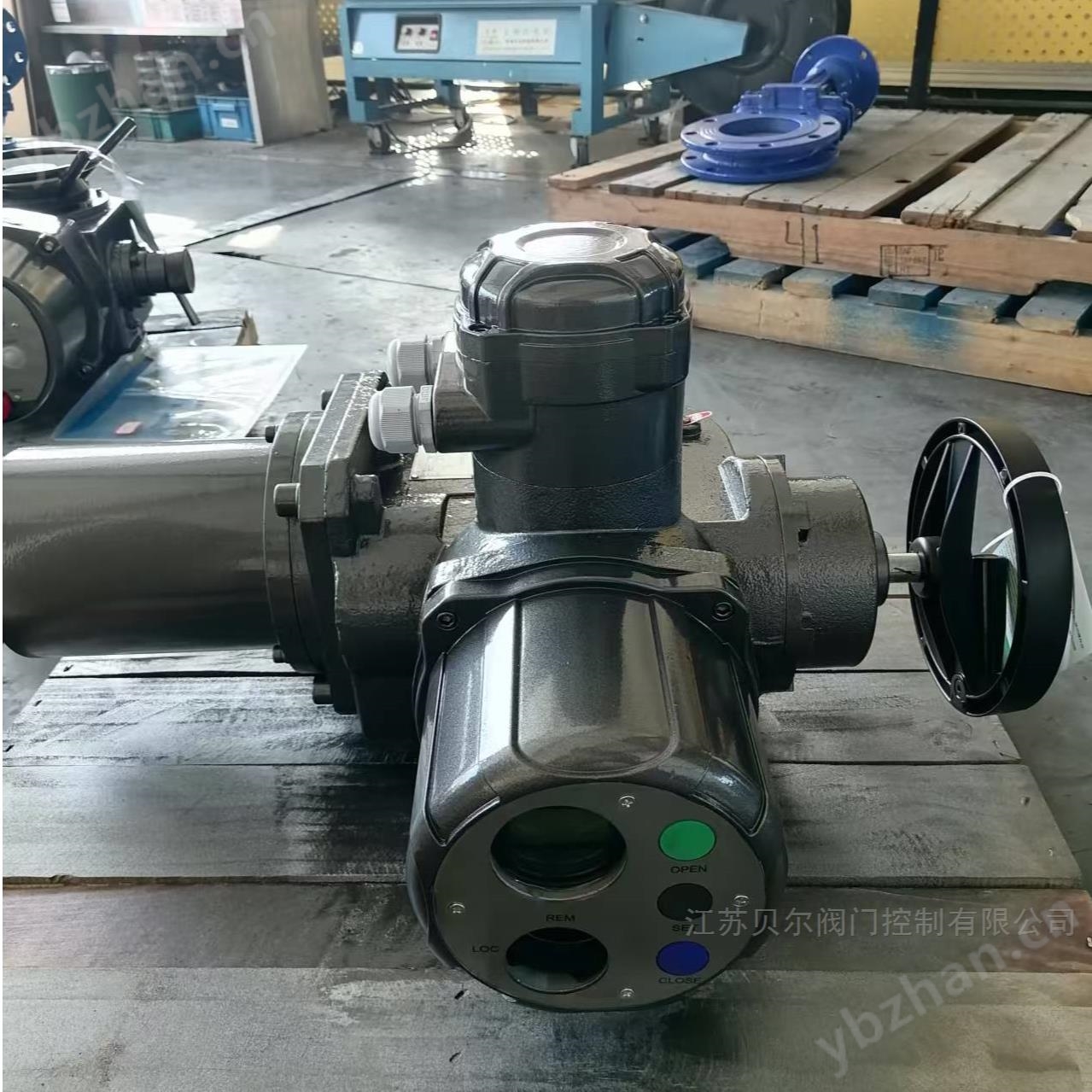

多回轉閥門電動裝置，簡稱 DZW 型或 Z 型電動裝置電動。是閥門實現開啟、關閉或調節控制的驅動設備。適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門、插板閥等。
本系列電動裝置具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對 閥門實行現場、遠控和自動控制。
本產品的性能符合 JB/T8528-1997《閥門電動裝置技術條件》的規定。隔爆型的性能符合 GB3836.1-2000
《爆炸性氣體環境用電氣設備第 1 部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第 2 部分： 隔爆型“d"》及 JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
DZW 型多回轉系列按防護類型分：戶外型和隔爆型。
DZW 型多回轉系列按控制方式分：基本型、隔爆型、整體型（開關型/調節型）、整體隔爆型、總線控制
型。
DZW 型多回轉系列按連接型式分：有轉矩型、電站型和推力型。
供電電源：(常規三相)380V、50HZ， （單相電源）220V、110V， （特殊電源）400V、415V、440V,660V 環境溫度：-20～+60°C（特殊要求可達到-20～+80°C）
相對濕度：≤95%（+25°C）
防護等級：(常規)IP65、（特殊訂做）IP67
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有 dI 和 dIIBT4 兩種，dI 適用于煤礦非采掘工作面；dIIBT4 用于工廠，適用于環境為 IIA、IIB 級 T1～T4 組的爆炸性氣體混合物。
防爆標志：ExdIIBT4
電機工作制式：額定運行時間為 10 分鐘（特殊訂貨 15-30分鐘）
型號 規格 | 公稱轉矩 （N.M） | 公稱推力 （KN） | 最大閥桿直徑（mm） | 最大轉圈數（圈） |
手動速比 | 輸出轉速 r/min | 電機功率 （KW） | 參考重量 （Kg） |
DZW-05 | 50 | 20 | 28 | 50 | 1:1 | 12 | 0.12 | 28 |
DZW-10 | 100 |
40 |
40 |
50 |
1:1 | 24/36 | 0.25/0.55 | 45 |
DZW-15 | 150 | 24/36 | 0.37/0.75 | 46 | ||||
DZW-20 | 200 |
100 |
42 |
50 |
1:1 | 24/36 | 0.55/1.1 | 56 |
DZW-30 | 300 | 24/36 | 0.75/1.5 | 58 | ||||
DZW-45 | 450 |
150 |
48 |
120 |
1:1 | 24/36 | 1.1/2.2 | 120 |
DZW-60 | 600 | 24/36 | 1.5/3 | 125 | ||||
DZW-90 | 900 |
200 |
60 |
120 |
1:1/25:1 | 24/36 | 2.2/4 | 140 |
DZW-120 | 1200 | 24/36 | 3/4 | 145 | ||||
DZW-180 | 1800 |
325 |
70 |
150 |
22.5:1 | 18/24 | 4/5.5 | 250 |
DZW-250 | 2500 | 18/24 | 5.5/7.5 | 255 | ||||
DZW-350 | 3500 |
700 |
80 |
150 |
20:1 | 18 | 7.5 | 330 |
DZW-500 | 5000 | 18 | 7.5 | 350 | ||||
DZW-800 | 8000 |
1000 |
100 |
180 |
90:1 | 18 | 10 | 800 |
DZW-1000 | 10000 | 18 | 10 | 820 |
注：1）可按用戶要求提供其它轉速：12/18/24/36/48/60(r/min) 2）當產品提供四層計數器時，最大轉圈數為表 1 轉圈數 X10
功率 KW | 0.12 | 0.25 | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 10 | 15 |
電流 A | 0.57 | 1.03 | 1.38 | 2.2 | 2.62 | 4 | 4.12 | 5.25 | 7.9 | 8.87 | 12.05 | 15.6 | 20.5 | 26.6 |
安裝外形尺寸
型號 | H | H1 | L1 | L2 | F | F1 | F2 | F3 | ΦD |
DZW-5 | 270 | 100 | 250 | 160 | 110 | 220 | 230 | 310 | 320 |
DZW-10 DZW-15 | 290 | 120 | 300 | 180 | 120 | 220 | 230 | 310 | 340 |
DZW-20 DZW-30 | 300 | 125 | 320 | 180 | 120 | 220 | 230 | 310 | 340 |
DZW-45 DZW-60 | 370 | 200 | 400 | 270 | 250 | 250 | 260 | 380 | 440 |
DZW-90 DZW-120 | 430 | 200 | 480 | 270 | 260 | 300 | 310 | 430 | 455 |
DZW-180 DZW-250 | 510 | 250 | 540 | 310 | 300 | 380 | 390 | 480 | 320 |
DZW-350 DZW-500 | 720 | 280 | 1080 | 400 | 430 | 410 | 440 | 540 | 560 |
F1 為基本型；F2 為隔爆型；F3 為整體型
型號 | 轉矩型 JB2920 | |||||||||||
法蘭號 | D | DI | D2(H9) | h1 | f | h | d1 | d2 | d | n | a | |
DZW/Z5/10/15 | 2 | 145 | 120 | 90 |
2 |
4 | 8 | 30 | 45 | M10 |
4 |
45° |
2I | 115 | 95 | 75 | 6 | 26 | 39 | M8 | |||||
DZW/Z20/30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | ||||
3I | 145 | 120 | 90 | 8 | 30 | 45 | M10 | |||||
DZW/Z45/60 | 4 | 225 | 195 | 150 |
5 | 12 | 50 | 72 | M18 | |||
DZW/Z90/120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | M22 | ||||
5I | 230 | 195 | 150 | 12 | 50 | 72 | M18 | |||||
DZW/Z180/250 | 7 | 330 | 285 | 220 |
3 |
6 | 16 | 72 | 98 | M26 |
8 | 22.5° |
DZW/Z350/500 | 8 | 380 | 340 | 280 | 20 | 83 | 118 | M22 | ||||
推力型連接尺寸
型號 | 推力型 GB12222 | |||||||||
法蘭號 | D | DI | D2(f8) | f | d1（max） | d | L | n | a | |
DZW/Z5/10/15 | F10 | 125 | 102 | 70 | 3 | T28 | M10 | 40 | 4 | 45° |
DZW/Z20/30 | F14 | 175 | 140 | 100 | 4 | T36 | M16 | 55 | ||
DZW/Z45/60 | F16 | 210 | 165 | 130 | 5 | T44 | M20 | 70 | ||
DZW/Z90/120 | F25 | 300 | 254 | 200 | T60 | M16 | 90 | 8 | 22.5° | |
DZW/Z180/250 | F30 | 350 | 298 | 230 | T70 | M20 | 110 | |||
DZW/Z350/500 | F35 | 415 | 356 | 260 | T80 | M30 | 150 | |||
