鋼廠熱處理淬火池潛水攪拌器QJB3/8-400/3

1、供貨范圍：主機、安裝支架等。

基本配置要求：電機防護等級IP68  軸承：SKF /FAG/NSK  軸：2Cr13不銹鋼材質

2、技術要求

（1）潛水攪拌器轉動平衡自如，無卡死、停滯、振動等現象；

（2）潛水攪拌器作密封氣壓實驗，實驗壓力為3kg/m2，歷時5分鐘無泄漏現象；

（3）潛水攪拌器采用雙機械密封結構和唇形密封組織；

（4）潛水攪拌器引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理，以防電纜外皮破損，滲水至電機；

（5）潛水攪拌器表面噴涂防腐漆，其表面光亮，無污損，碰傷，裂痕等現象；

（6）潛水攪拌器油室內設有密封泄漏保護裝置；

（7）潛水攪拌器引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；

（8）潛水攪拌器槳葉及轉子采用動平衡試驗，平衡精度為G6.3；

（9）潛水攪拌器定子繞組內設有潮氣傳感器，以防電機繞組受潮燒毀。

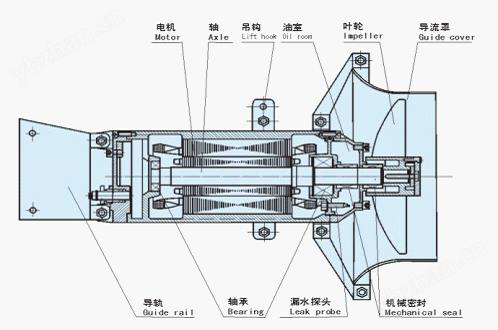

3、結構設計

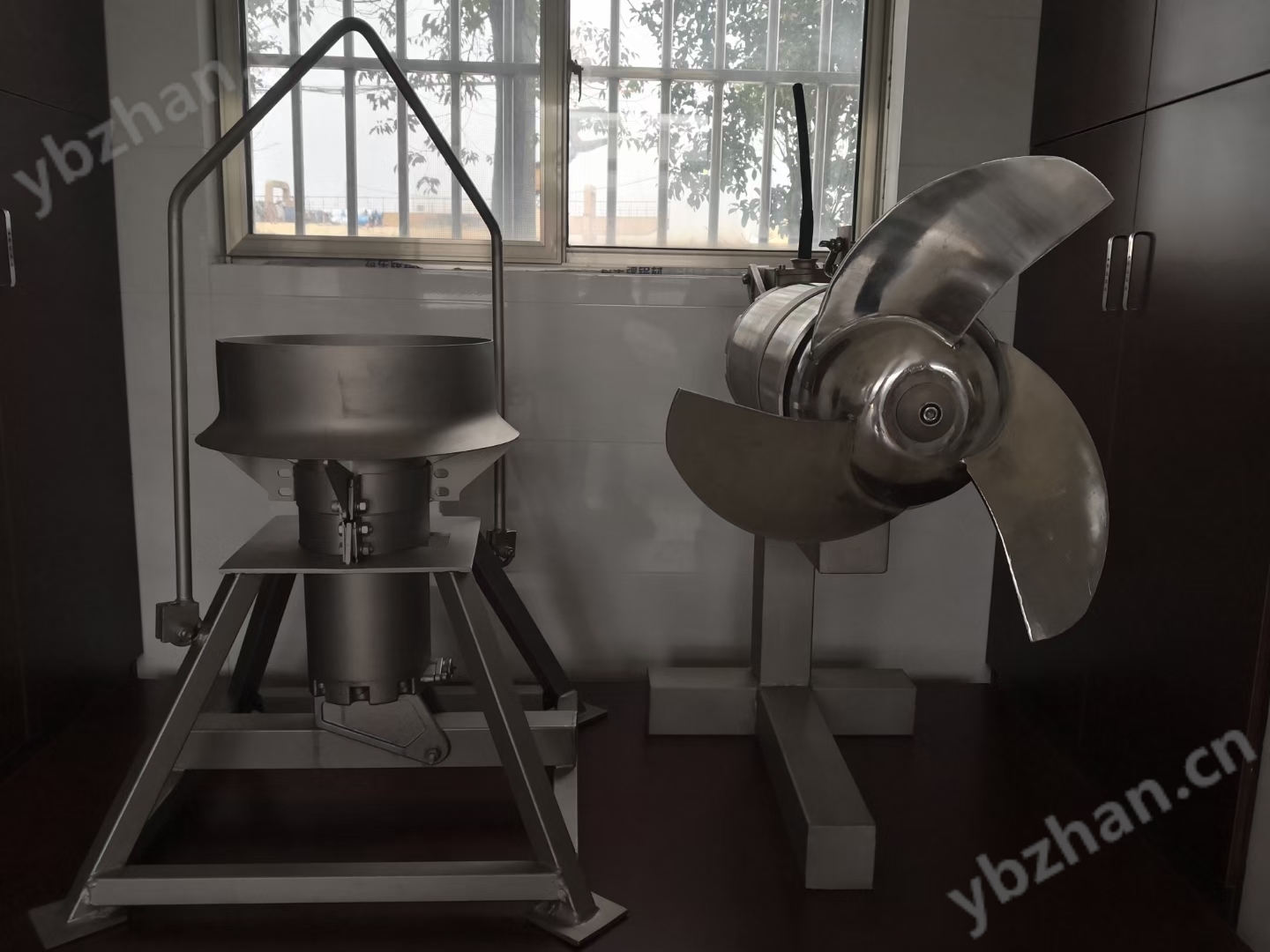

（1）主機

潛水攪拌器為直聯沖壓式結構，采用多級電機，葉片經沖壓成型，精度好，效率高，結構緊湊，體積小，重量輕，操作維護方便，使用壽命長。殼體全部采用不銹鋼制造，外形美觀流暢。

潛水攪拌器采用斜齒輪減速機結構，結構緊湊，體積小，重量輕，葉輪通過CFD軟件優化設計，水力性能好。

（2）接線盒

接線盒與周圍液體、電機部分充分密封隔離；

冷卻：電機定子由周圍的液體冷卻。

（3）葉片

潛水攪拌器葉片采用反扭曲曲線設計，使葉輪避免阻塞結渣。

（4）電機

電機繞組的絕緣等級為F等級，正常情況下，電機溫度不超過80℃。電機防護等級采用IP68、較大工作溫度155℃，允許溫升100℃，并裝入過熱保護裝置及泄漏監控。電機繞組的絕緣等級為F等級，正常情況下，電機溫度不超過80℃。電機宜采用永磁高效電機，功率因數≥0.93。

（5）油室

潤滑并冷卻密封裝置，軸承座及齒輪與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。

（6）軸承

潛水攪拌器軸承的運行壽命大于80000小時；

考慮到軸承運行中的不利因素，選用的軸承壽命將高于上述值。

（7）軸密封

潛水攪拌器有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢。

（8）監測系統

定子繞組中裝有兩個熱敏開關，熱敏開關在125℃動作。

（9）材料

軸                           2Cr13不銹鋼

葉輪                          304不銹鋼

殼體                          304不銹鋼

導軌安裝系統                     304不銹鋼

O型圈                         丁晴橡膠

機械密封                       碳化鎢

鋼廠熱處理淬火池潛水攪拌器QJB3/8-400/3不銹鋼控制柜及現場就地按鈕箱（一控一）。

現場控制箱由江蘇杜安環保配套提供，控制箱采用可透視雙層門，不銹鋼304材質，支架也采用不銹鋼304材質，可牢固固定；板件厚度不小于1.5mm，室外防護等級為IP55，室內防護等級不低于IP4X，箱內安裝保護開關、控制開關和邏輯元件等，面板安裝多功能表、轉換開關、開、停按鈕和急停按鈕、運行指示燈，當設備出現故障時，能停止設備的運行。

江蘇杜安環保根據提供設備的性能要求及上述控制要求，生產時提出完整的每臺控制箱的電氣控制原理圖，接線圖、電氣元件位置總圖、具體接線圖標號和電氣元件配置一覽表。

需具有“斷路器、交流接觸器、熱繼電器（如需）、變頻器（如需）"等一次元器件及運行功能，主要電氣元器件（斷路器、接觸器、熱繼電器）采用施耐德、ABB或西門子產品。
