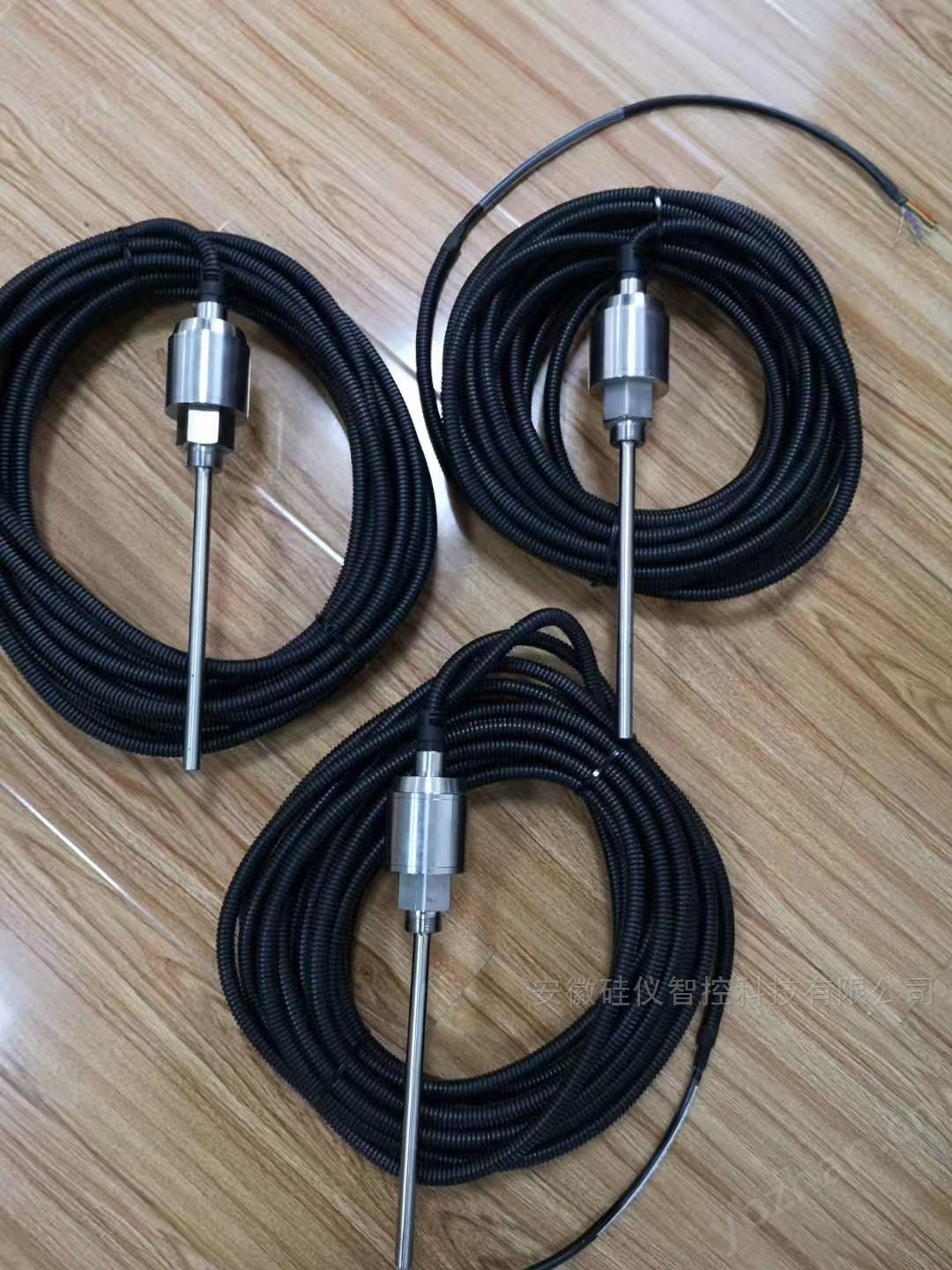

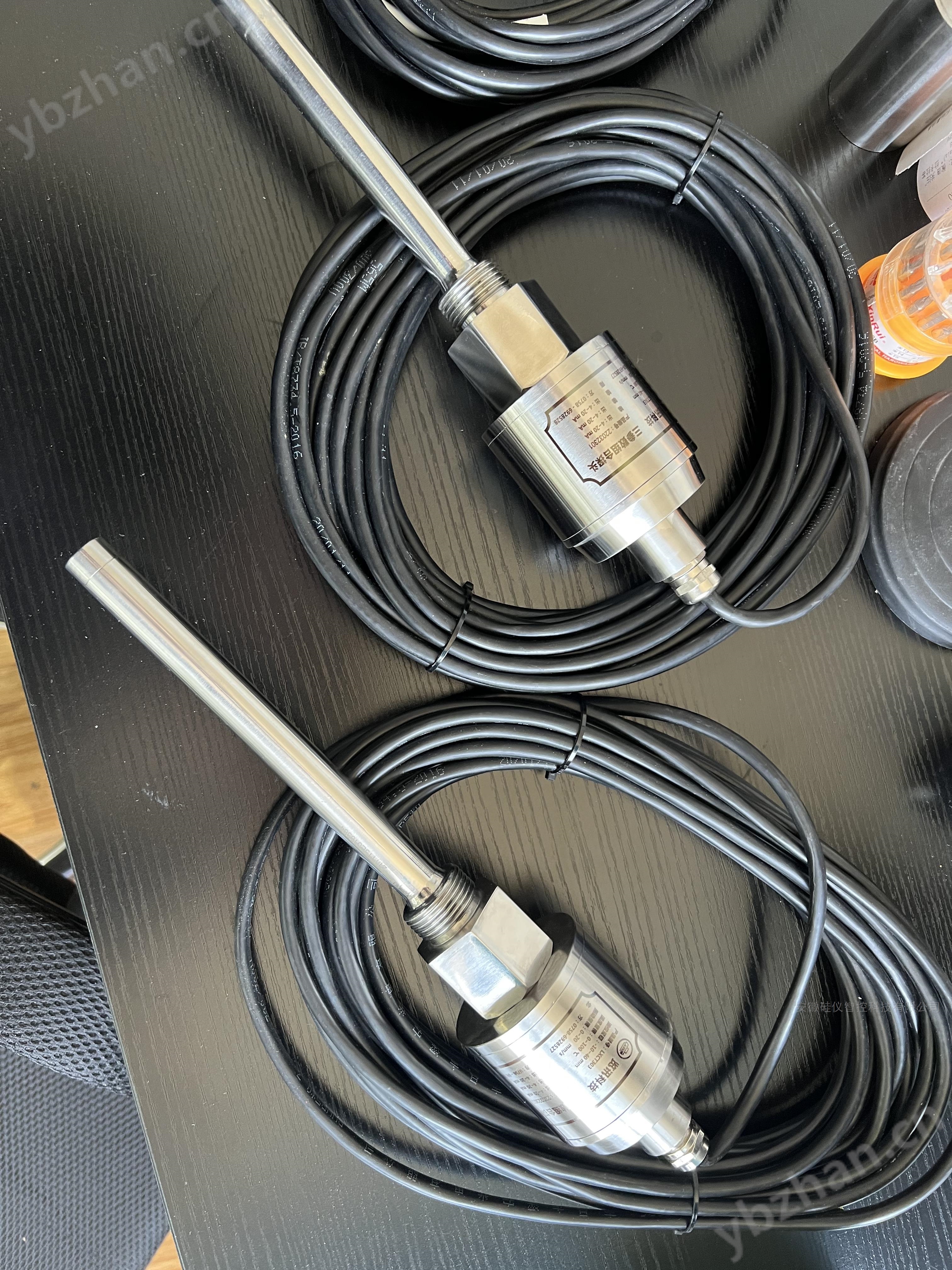

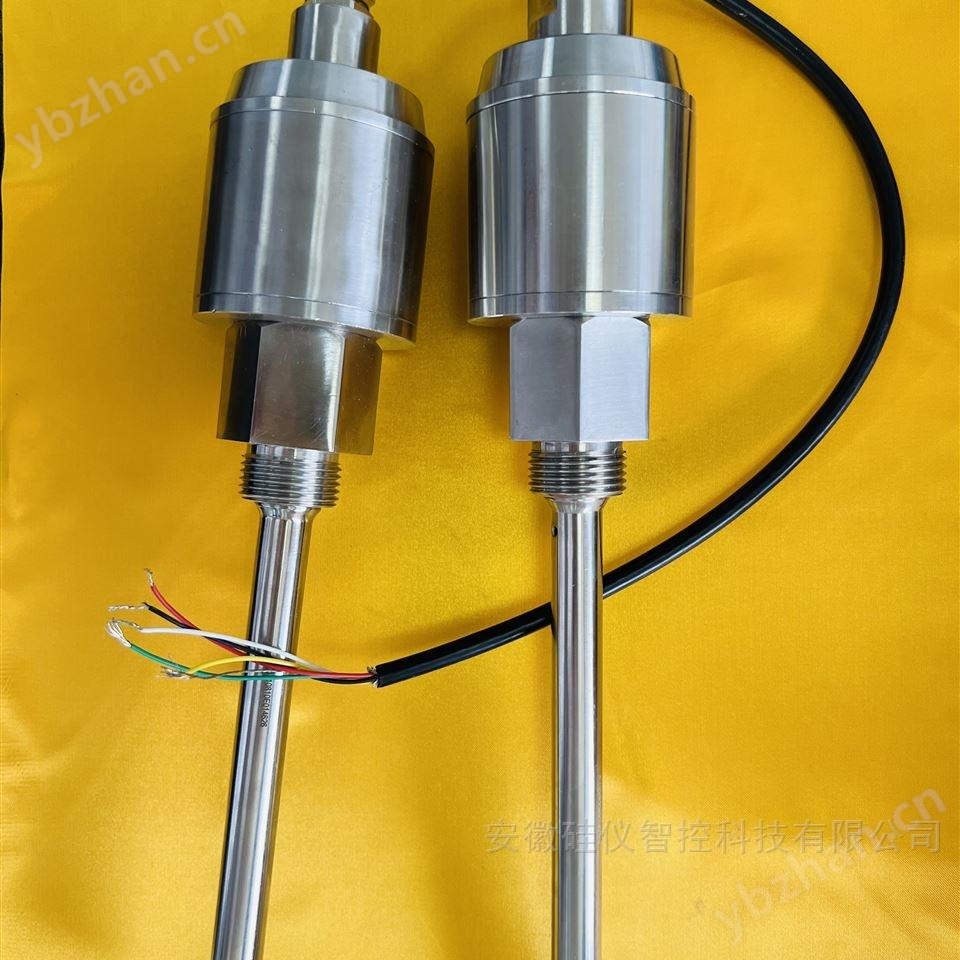

三參數組合探頭

一、產品概述

SWZT-3A/065 三參數組合探頭是一款高度集成的工業監測傳感器，專用于旋轉機械（如風機減速箱、水泵、齒輪箱等）的狀態監測與保護。該探頭同時集成了溫度、油位、振動三種參數的測量功能，可直接輸出標準4～20mA電流信號，便于接入DCS、PLC或計算機監控系統，實現設備運行的實時監控與故障預警。

二、核心功能

1. 溫度監測：

  · 測量范圍：0～100℃

  · 精度：±1℃（綜合誤差）

  · 采用鉑電阻傳感器，確保溫度測量的穩定性和準確性。

2. 油位監測：

  · 測量范圍：-10～+40㎜（0㎜對應正常油位下限）

  · 誤差：≤±5㎜

  · 基于熱導式傳感原理，適用于非導電性潤滑油。

3. 振動監測：

  · 測量范圍：0～20㎜/s（振動速度真有效值RMS）

  · 頻帶范圍：10～1000Hz

  · 誤差：≤±1㎜/s

  · 采用磁電式傳感器，直接捕捉機械振動信號，經濾波和RMS轉換后輸出。

三、KR-939SB3三參數組合探頭技術特點

· 一體化設計：三參數集成于單一探頭，減少安裝空間和布線復雜度。

· 信號輸出：三路獨立4～20mA電流信號，抗干擾能力強，支持遠距離傳輸（負載電阻≤500Ω）。

· 環境適應性：

 · 工作溫度：-30℃～100℃

 · 防護等級：IP65（全不銹鋼結構，704硅膠密封，防震、防爆可選）

 · 適用惡劣工業環境（高濕度、粉塵、腐蝕）。

· 供電要求：DC 12～36V±10%，額定電流80mA，內置電源反接保護。

四、安裝與應用

· 安裝方式：標準M27×2螺紋安裝，適用于大多數減速箱或油箱接口。

· 典型應用：

 · 冷卻塔風機、水泵、壓縮機的安全監測

 · 電力、冶金、石化行業的旋轉機械保護

 · 預測性維護系統，避免因潤滑不足、振動超標或溫升過高導致設備損壞。

五、優勢總結

以集成化、高可靠性和免維護設計，為用戶提供經濟高效的設備監測解決方案，顯著提升生產安全性與設備壽命。
