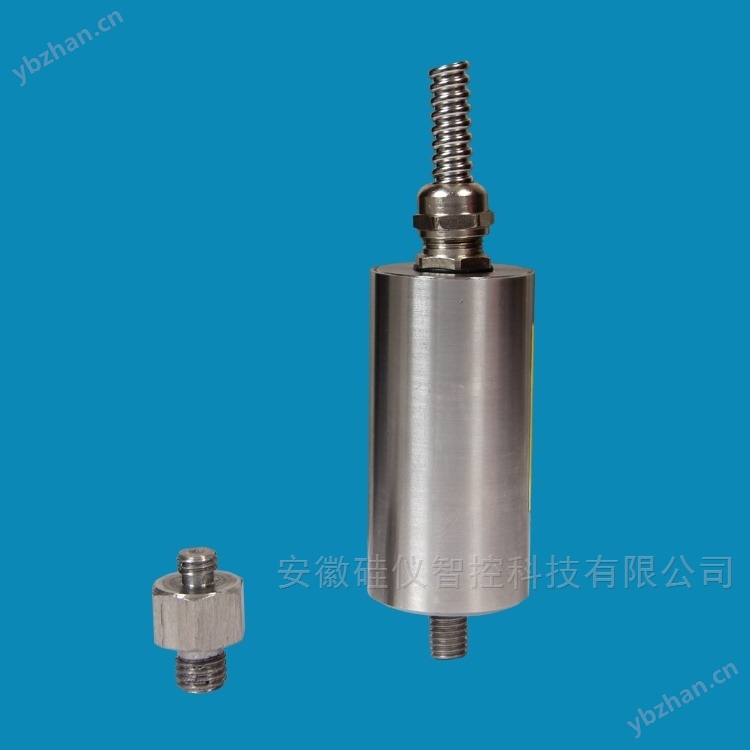

振動變送器 HZD-BS

振動變送器    HZD-BS產品說明

1. 產品概述與設計理念

振動變送器    HZD-BS是一款集成了傳感、信號調理與變送功能的精密工業監測儀表。其設計核心在于將傳統的分體式振動監測系統（包括傳感器、信號電纜和變送模塊）高度集成于一個堅固的殼體之內，實現了振動信號的現場感知與標準信號輸出的無縫銜接。該產品主要服務于工業領域中對旋轉機械進行在線狀態監測和預測性維護的需求，通過持續、精確地測量機械設備軸承箱、機殼等關鍵部位的振動烈度（速度）或位移量，為評估設備運行健康狀態提供直接、可靠的量化依據。

2. 核心工作原理

本變送器內部核心通常包含一個高性能的磁電式速度傳感器或壓電式加速度傳感器。當變送器通過其安裝基座與被測機械表面剛性連接后，機械的振動會忠實地傳遞至內部的敏感元件。該元件將機械振動量直接轉換為微弱的模擬電信號。此電信號隨即由內置的專用集成電路進行處理，經過放大、濾波、真有效值（RMS）計算或積分等精密調理后，最終被線性地轉換為與振動量大小成正比的4~20mA直流電流信號。這種二線制電流輸出方式具有的抗工業現場電磁干擾能力，允許信號通過普通雙絞線進行長達數百米的遠距離傳輸，且不會引入顯著誤差，從而能夠直接接入位于控制室的DCS、PLC或數據采集系統。

3. 詳細技術規格與參數

為便于全面了解本產品的性能邊界，現將其主要技術規格詳列如下：

3.1 測量與輸出性能

· 測量方向：軸向或徑向（通常由安裝方向決定，支持水平或垂直安裝）。

· 測量變量：振動速度（烈度，單位：mm/s）或振動位移（峰峰值，單位：μm），具體取決于出廠配置。

· 標準量程：振動速度常見為0~10 mm/s、0~20 mm/s；振動位移常見為0~100 μm、0~200 μm。支持根據客戶需求定制其他量程。

· 頻率響應范圍：10 Hz ~ 1000 Hz（符合ISO標準對旋轉機械振動監測的主流頻帶要求）。

· 輸出信號：兩線制，DC 4~20 mA，與振動量線性對應（4mA對應零位，20mA對應滿量程）。

· 輸出精度：在標準工作條件下，全量程綜合誤差不超過±2%。

3.2 電氣與物理特性

· 供電電壓：標準DC 18~30V，典型值為DC 24V。內置反接保護與過壓保護電路。

· 負載能力：在24V供電時，可驅動不超過500歐姆的負載電阻。

· 安裝接口：標準配置為M10×1.5或M8×1.25安裝螺紋，配有防松鎖緊螺母，確保安裝牢固可靠。

· 殼體材質：通常采用304或316L不銹鋼，具有優異的機械強度和耐環境腐蝕能力。

· 防護等級：達到IP65或更高，能夠有效防止灰塵侵入和來自任何方向低壓水流的噴射，適應潮濕、多塵的工業環境。

· 環境適應性：工作溫度范圍寬達-30℃ ~ +80℃，儲存溫度范圍更寬。可在相對濕度≤95%（非冷凝）的環境中長期穩定運行。

4. 安裝、接線與應用指導

4.1 安裝要點

安裝位置應選擇在能真實反映被測設備整體振動狀態、且剛性足夠的部位，通常推薦在軸承座頂部或側面。安裝表面需清潔、平整，必要時需打磨以保證良好接觸。使用變送器自帶的鎖緊螺母將其牢固擰緊在預先焊接或攻絲的安裝螺柱上，確保整個測量通路的剛性，避免因安裝松動引入虛假振動信號。

4.2 電氣連接

采用標準的二線制接線方式：電源正極（+24V）接入變送器的“+"或“V+"端子，信號輸出端（即變送器的“-"或“I out"端子）連接至數據采集模塊的輸入端，同時該模塊需提供電流回路所需的負端電壓。接線務必牢固，推薦使用屏蔽電纜并將屏蔽層在控制柜側單點接地，以進一步提升抗干擾性能。

4.3 典型應用領域

本產品廣泛應用于各類旋轉機械的在線安全監測系統，是實施預測性維護策略的基礎設備。典型應用對象包括但不限于：

· 大型動力設備：汽輪機、水輪機、燃氣輪機、發電機。

· 通用工業機械：離心式與軸流式風機、電動機、離心泵、壓縮機、引風機。

· 關鍵流程設備：破碎機、磨煤機、大型滾筒、往復式機械。

5. 產品優勢與市場價值總結

核心價值在于其“化繁為簡"的設計哲學。它將復雜的監測鏈路濃縮為一個堅固、可靠的“即插即用"單元，顯著降低了系統安裝復雜度、布線成本和潛在故障點。其輸出的標準化電流信號無縫兼容現代工業自動化系統，使得設備運維人員能夠實時、遠程地掌握設備振動狀態。通過設定合理的報警與停機閾值，該變送器能夠有效預警軸承早期損傷、轉子不平衡、不對中等常見機械故障，為從“事后維修"轉向“預防性維護"和“預測性維護"提供了堅實的數據基礎，最終幫助用戶減少非計劃停機時間，避免重大設備損壞，保障生產安全與經濟效益。
