| 產地 | 國產 | 加工定制 | 是 |
|---|

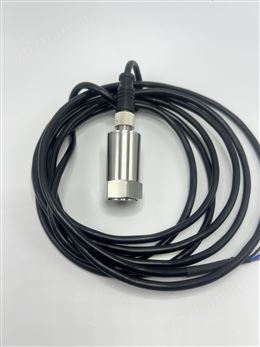

RS6917振動速度傳感器滾動軸承支承的轉子，其振動會足夠大的傳到軸承座上，安裝在軸承座上或者很靠近軸承外殼上的速度傳感器，由內部運動線圈切割磁力線而輸出電壓，提供信號輸送給監測儀表，用來對機械故障進行報警。
一、概述
本公司生產的RS6917振動速度傳感器是一款用于實時監測旋轉機械軸承振動的變送器，又稱一體化振動傳感器。它是一種對機器振動測量，可安裝在機器的軸承座或機殼上，對機器進行實時監控，兩線制輸出4-20毫安的電流信號，可直接供給控制室 PLC 或集散控系統DCS監視器、采集器、記錄儀或其他監控設備。如有因軸承磨損、軸承開裂、動平衡不良以及不對中等因素引起的機器故障，振動變送器可提前監測到故障提出報警，防止機器在不良狀況下繼續工作而造損壞，進而帶來經濟損失。
二、應用領域
RS6917振動速度傳感器將磁電式振動傳感器、精密測量電路集成在一起，構成高精度振動測量系統，可廣泛用于潛水泵、風機、汽輪機組、磨煤機、制氧機、發電機、離心機、壓縮機、水泵、電機等旋轉機械的軸承振動測量與實時監控。同時，也可應用于對地下管線、汽車行業等需要監測環境振動值對設備的影響的低頻振動測量。
三、技術參數
1、頻率響應：10～1000Hz
2、量 程：0~10/20*/50/100mm/s（振動速度值/振動烈度）默認量程：0-20mm/s
或0-5g/10g/20g（量程可選：振動加速度）默認量程：0-5g
3、輸 出：4～20mA
4、輸出阻抗：≤500Ω
5、工作電壓：DC12-24V土10%
6、接線方式：二線制
7、測量方向：任意

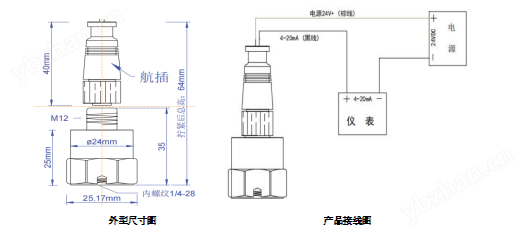

8、精 度： 9、分辦率：0.1mm/s 10、使用環境：溫度 -40°C～ 85°C相對濕度 ≤90% 11、外形尺寸：24*35 12、安裝螺紋：M8，M10 螺紋或 磁吸座。（或特殊定做） 13、重量：約100g 四、安裝 1、安裝位置：垂直或者水平安裝于被測振動點上，將傳感器底部 M10X1.5X10 螺釘固定在被測殼體上，然后將傳感器擰在上面擰緊即可。 2、安裝尺寸及規范：參看下圖，若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。 3、接線說明：棕色導線接DC24V電源正端，藍色導線接DC24V 電源負端，同時棕色和藍色導線也是4～20mA 輸出引線。連接導線要求有良好的絕緣性能，采用二芯屏藏電纜，如使用高溫兩芯屏蔽電纜，接線方式應是紅色導線接電源正端，黑色導線接電源負。（注：三芯或四芯電纜接線方式以接線標識為準） 五、注意事項 1、變送器應防止劇烈碰幢和敲打。 2、運輸過程和貯存時應置于專用包裝盒內。 六、裝箱說明 1、一體化振動變送器一個2、屏蔽電纜一根 3、說明書一份 4、合格證一份
