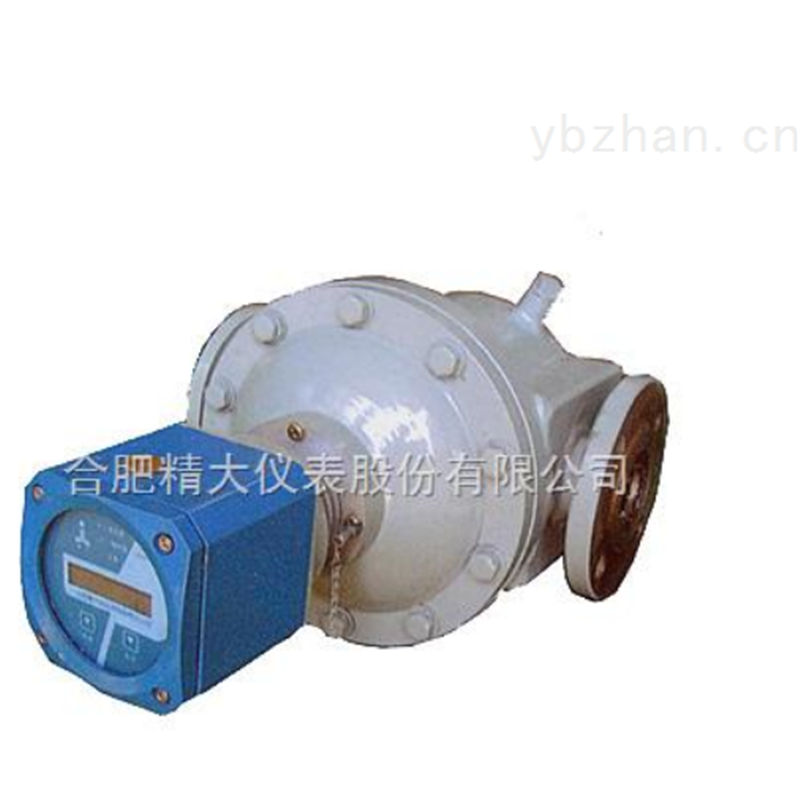

旋轉活塞流量計是一種經典的容積式流量儀表

來源：合肥精大儀表股份有限公司 2026年04月14日 11:45

　　在現代工業的龐大體系中，液體流量的準確計量是保障生產效率、控制成本、確保安全的關鍵環節。旋轉活塞流量計，作為一種經典的容積式流量儀表，憑借其特殊的設計和高精度的計量能力，在眾多工業領域扮演著不可少的角色。

　　旋轉活塞流量計的核心結構主要由殼體、一個C形或H形的旋轉活塞、一個固定的隔板以及磁性傳動和計數機構組成。殼體內設有一個環形的計量室，固定隔板將其分隔為進口高壓區和出口低壓區。C形或H形的活塞巧妙地嵌入這個環形空間，并與殼體內壁及中心柱體保持緊密的相切密封。

　　當被測液體從進口流入時，在進出口壓差的驅動下，活塞并非進行簡單的圓周旋轉，而是圍繞中心柱體進行一種獨特的偏心擺動或稱“旋擺”運動。在這個過程中，活塞的凹槽會沿著固定隔板滑動，而活塞本身則在環形計量室內周期性地形成兩個獨立的、容積固定的“斗”狀計量腔——一個在內側，一個在外側。

　　隨著液體的持續流入，這兩個計量腔會依次被充滿，然后隨著活塞的擺動被推向出口并排出。活塞每完成一次完整的擺動周期，就相當于準確地排出了兩個固定體積的液體。活塞的轉動通過磁性耦合器無接觸地傳遞給外部的計數機構，無論是機械表盤還是電子脈沖輸出，都將活塞的轉動次數轉化為直觀的累積流量或瞬時流量讀數。

　　旋轉活塞流量計主要的作用是對液體，尤其是高粘度液體進行高精度的體積計量。其優勢在以下幾個方面尤為突出：

　　高精度與寬量程：作為容積式流量計，其測量精度非常高，通常可達±0.5%甚至±0.2%。同時，它擁有很寬的量程比(可達100:1)，能夠適應流量波動較大的工況。

　　對粘度不敏感：這是其主要的優點之一。當測量粘度大于50厘泊(cp)的液體時，其測量精度幾乎不受粘度變化的影響。這使得它成為測量重油、原油、樹脂、瀝青、潤滑油等高粘度介質的理想選擇。

　　低壓力損失：其流道設計合理，流體通過時阻力較小，能有效降低能耗。

　　可測含微量顆粒流體：部分設計使其具備一定的自清潔能力，可以測量含有少量固體顆粒的液體。

　　基于以上特點，旋轉活塞流量計的應用領域十分廣泛：

　　石油化工行業：這是其主要的應用場景，用于準確計量各種石油制品、化工原料(如酸、堿、溶劑)以及高粘度的聚合物、樹脂等。

　　能源管理與交通運輸：常被用作大型交通工具(如船舶、火車、發電機組)的燃油消耗計量表，為能源考核和管理提供準確數據。

　　其他工業領域：在冶金、食品、制藥等行業中，也用于對特定液體原料或產品進行準確的批量控制或貿易交接計量。

　　旋轉活塞流量計以其堅固可靠的結構計量性能，特別是對高粘度流體的適應能力，成為了工業流量測量領域中一位準確而可靠的“計量師”，為現代工業的精細化、高效化運行提供了堅實保障。
