煤礦井下電纜選型原則與指南

煤礦井下電纜選型是確保井下電力系統安全可靠運行的關鍵環節，需要綜合考慮使用環境、技術參數和安全規范等多方面因素。以下是井下電纜選型的詳細原則和指南：

一、選型基本原則

1. ?場景匹配原則?：

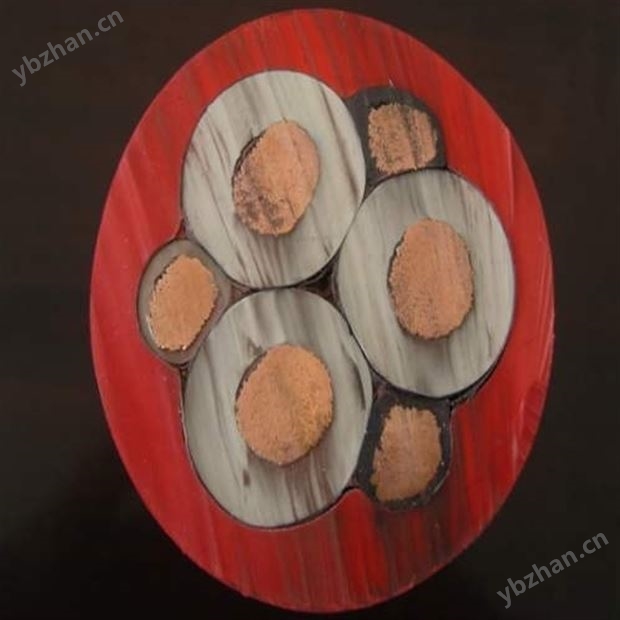

• 移動設備（如采煤機、掘進機）優先選擇橡套電纜，注重柔韌性和耐磨性能（彎曲半徑6-8倍電纜外徑），帶電子控制系統的設備需額外選擇屏蔽型（如MYP、MYPT系列）?

• 固定線路根據敷設方式選擇：埋地或沿巷道敷設選鎧裝電纜（MVV22、MYJV22），穿管敷設可選無鎧裝款（MVV）?

• 高風險環境需針對性選型：高瓦斯礦井選阻燃抗靜電型，涌水巷道選防水橡套電纜（MYPTJ系列）?

2. ?技術參數匹配?：

• 電壓等級需≥系統電壓（如1140V設備選0.66/1.14kV電纜，6kV系統選6/10kV電纜）?

• 載流量需根據設備功率計算，參考GB 50217標準，確保電纜載流量≥設備額定電流1.2倍?

• 芯數與截面需適配需求：動力電纜常用4芯（3火1地）或5芯（3火1零1地），控制電纜芯數按信號回路數量確定（4-61芯）?

3. ?安全合規底線?：

• 所有礦用電纜需具備安標國家礦用產品安全標志中心頒發的"MA"認證?

• 需核對產品檢測報告，確認阻燃、抗靜電、絕緣等性能參數符合標準?

• 優先選擇正規廠家產品，確保生產工藝達標（如導體純度≥99.95%、絕緣層厚度均勻無氣泡）?

二、關鍵選型因素

1. 環境適應性

• ?溫度?：井下溫度常年較高，電纜應具備較強的耐熱能力（如XLPE絕緣耐溫達90℃）?

• ?濕度?：井下濕度大，電纜護套材料需防潮且具備抗紫外線和抗氧化能力?

• ?腐蝕性?：存在腐蝕性氣體或液體，電纜護套材料需要耐化學腐蝕?

• ?機械損傷?：井下空間狹小且作業環境不穩定，電纜需具備優良的柔韌性和抗振動性能?

2. 電壓等級選擇

根據《煤礦安全規程》和供電設計規范，井下電壓等級分為：

• 高壓等級：10000V（井下主變電所至采區變電所的干線供電）、6000V（部分礦井采用的次級高壓配電電壓）?

• 中壓等級：1140V（綜采工作面大型設備常用電壓）、660V（采區動力設備主電壓）?

• 低壓等級：380V（小型固定設備供電）、127V（照明、信號系統專用電壓）、36V（手持式設備安全電壓）?

3. 機械性能要求

• 抗拉強度：豎井或急傾斜巷道應使用鋼絲鎧裝電纜?

• 耐磨性能：移動設備電纜選耐磨材質減少更換頻率?

• 抗壓性能：固定線路選鎧裝結構降低機械損傷風險?

三、不同應用場景選型建議

1. 按區域選型

• ?立井井筒或傾角45°以上的井巷?：采用聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜、交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜?

• ?水平巷道或傾角45°以下的井巷?：采用聚氯乙烯絕緣鋼帶或細鋼絲鎧裝聚氯乙烯護套電力電纜、交聯乙烯鋼帶或細鋼絲鎧裝聚氯乙烯護套電力電纜?

• ?進風斜井、井底車場及其附近、中央變電所至采區變電所之間?：可采用鋁芯電纜；其他地點必須采用銅芯電纜?

2. 按設備選型

• ?采煤機、掘進機等移動設備?：選用MY型(0.38/0.66kV)橡套電纜，載流量≤50A；或MCP型(1.9/3.3kV)護套加厚至≥3mm的耐油抗撕裂電纜?

• ?輸送機等固定設備?：選用MVV型無鎧裝電纜（井下干燥巷道）或MVV22型鋼帶鎧裝款(6/10kV)?

• ?照明系統?：采用127V專用電壓電纜，36V為安全特低電壓(selv)?

• ?通信系統?：采用MHYV型通信電纜，具備防水、防爆、抗壓、抗拉等特點?

四、國家標準與行業規范

1. ?安全性能規范?：

• GB 3836系列標準：規定電纜在煤礦爆炸性環境中的防爆要求?

• MT 818標準：要求電纜具備良好阻燃性能?

• 低煙無鹵要求：控制煙霧量，避免含鹵素材料，降低有害氣體釋放?

2. ?電氣性能要求?：

• 絕緣電阻、介質損耗、耐電壓等指標需達標?

• 導體材質：多采用多股銅線，保證較高的導電性能和柔韌度?

3. ?安裝規范?：

• 電纜必須懸掛：在水平巷道或30°傾角以下的井巷中，電纜應用電纜鉤懸掛?

• 電力電纜的懸掛應有適當的垂度，且垂度一致、高度一致，吊掛整齊、無交叉?

• 電纜不應懸掛在風水管路上，電纜不得遭受淋水或滴水?

五、選型流程建議

1. ?明確使用環境?：評估井下溫度、濕度、腐蝕性、機械損傷風險等

2. ?確定技術參數?：計算負載電流、確定電壓等級、選擇芯數與截面

3. ?選擇電纜類型?：根據設備移動性（固定/移動）和敷設方式（直埋/穿管/懸掛）確定

4. ?驗證安全性能?：檢查"MA"認證、阻燃等級、抗靜電性能等

5. ?考慮維護成本?：選擇耐用材質減少更換頻率，從選型源頭降低后期運維成本?

通過以上原則和指南，可以科學合理地選擇適合煤礦井下不同場景的電纜，確保電力系統的安全可靠運行。
