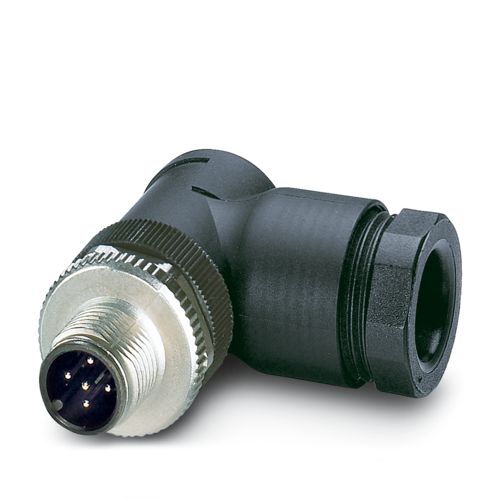

SACC-M12MR-5CON-PG11-M PWR - 電源連接器 1408992技術資料

應用

電源

位數

5

出線口編號

1

屏蔽

無

編碼

A

電纜出口

彎頭

Pg螺釘連接

Pg11

絕緣特性

過電壓類別

II

污染等級

3

導線連接

連接方式

螺釘連接

接線橫截面

0.75 mm2 ... 1.5 mm2 (不帶冷壓頭)

0.75 mm2 ... 1.5 mm2 (帶冷壓頭)

0.75 mm2 ... 1.5 mm2 (剛性)

可連接導線橫截面AWG

18 ... 16 (不帶冷壓頭)

16 ... 18 (帶冷壓頭)

單根電線的剝線長度

5 mm

緊固扭矩

0.4 Nm (M12 螺圈)

1.5 Nm ... 2 Nm (壓緊螺釘及插頭外殼)

0.4 Nm (插頭盡可能旋入插頭外殼)

0.2 Nm (螺釘接線端子)

額定過電壓

1.5 kV

接觸電阻

≤ 3 mΩ

絕緣電阻

> 10 GΩ

額定電壓 UN

48 V AC

60 V DC

額定電流IN

8 A (觸點 5： 2 A)

使用1.5 mm2絞線時

機械參數

插／拔周期

> 100

環境條件

保護等級

IP67

環境溫度（運行） (孔式連接器/針式連接器)

-40 °C ... 85 °C (針式/孔式)

訂貨號

1408992

包裝單位

1 pc

最小訂貨量

1 pc

銷售關鍵代碼

AF2CAA

產品關鍵代碼

AF2CAA

GTIN

4046356885126

單件重量（含包裝）

27.15 g

單件重量（不含包裝）

27.15 g

原產地

DE
