球閥是目前所有閥門市場中，使用廣泛的一種機械產品，其主要由閥體、閥座、球體、閥桿及傳動裝置組成，通過執行裝置驅動球芯旋轉，來達到開關或調節的功能。在化工、環保、水處理、城建、機械包括食品等行業里，應用較廣，且非常之受歡迎！
球閥的種類繁多，通過結構形式、連接方式、壓力等級、驅動形式等的不同，可組合成各類不同功能的產品，但從最基本的來說，球閥有全通徑球閥與縮徑球閥兩大類的區別之分。一般來說，閥球內徑小于或等于球閥端口內徑85%時，即稱為縮徑球閥，而球閥內徑大于球閥端口內徑95%時，則稱為全通徑球閥。那么兩者之間在選擇或應用當中時，又有什么不同之處呢？
一，定義：

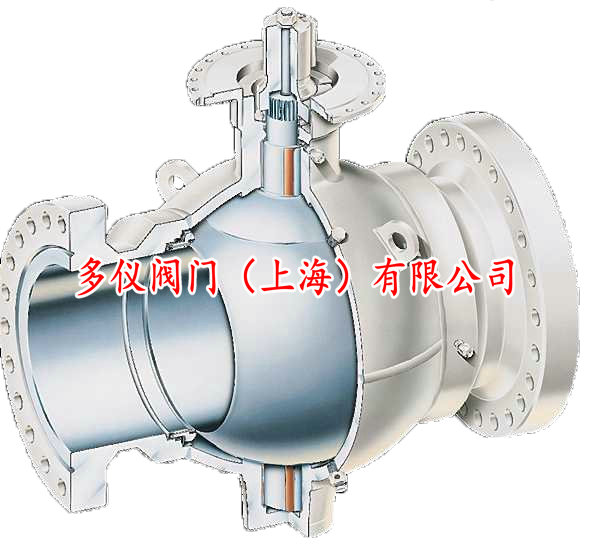

1，全通徑球閥為等寬流道，也就是說從流進到流出的孔道大小是相同的，其尺寸不能小于標準規定的值，大概與該規格公稱通徑相當，如DN50全通徑球閥流道通徑也需為50左右；
2，縮徑球閥流道入口寬于流道通徑，流道實際通徑大概比該規格小一個規格，如DN50縮徑球閥流到通徑為38左右，大致與DN40的規格相當。在DN250及以內縮一個規格，250-600縮兩個規格，600以上按實際情況而定。
二，適用介質：
1，全通徑球閥一般用于輸送粘性、易結渣介質管道上，因其流體阻力小，可以說基本沒有流阻，可方便定期的刮蠟吹掃器通過。
3，縮徑球閥則適合用于輸送氣體或物理性能近似于水的介質的管道上，因其重量比全通徑的球閥輕30%左右，而其流通阻力只有相同口徑截止閥的1/7左右。有利于減輕管道負荷，降低成本。
三，適用工藝：
1，對于需要定期清管的管道來說，不管輸送何種介質，都必須采用全通徑球閥。介質經過全通徑球閥不會減小流量，并且流阻小是作為管道控制的理想型產品，特別是要求嚴格的工況。尤其是在輸油管線和輸氣管線中的主管線需埋設在地下時，必須使用全通徑焊接式球閥。
2，縮徑球閥適用于一些要求不高，對流阻要求小等工況當中。當閥的內徑大于管端內徑80%以上時，對管道流體通過能力幾乎沒有影響。很多閥門都有縮徑，一般控制在0.8以內，縮徑一方面降低了閥門的流通能力，也即閥門的Kv值，增大了閥門兩端的壓降，造成了能量的損失，對管路來說，沒有太大影響，或許增大了對管路的沖刷。
四，優缺點比較：
1，安裝空間：縮徑球閥體積小，因此它的安裝空間的要求更小。因其重量比全通徑的球閥輕30%左右，有利于減輕管道負荷，減少運輸負荷，降低成本。
2，造價：縮徑球閥比全通徑球閥價格低一個等級，考慮到性價比，國際上普遍默認，相鄰管徑采用同一球徑閥體。如dn32與dn40、dn50與dn63、dn90與dn110、dn160與dn200、dn250與dn315采用同一球體。
注意：由于縮徑球閥的閥內徑較小，閥桿所受力矩小，更適宜延長閥門開關的使用壽命。尤其是大口徑閥門的低扭矩設計。但是縮徑也不能縮很多，否則系統阻力會增大。但是如果不縮徑，一來是增加采購費用，再者一般都會降低閥門控制特性，使調節效果變差。比如調節閥如果總在小開度下使用，會降低閥門使用壽命。
