石棉帶、真空夾套與隔熱結構對磁翻板液位計的磁場影響

　　在化工、能源、冶金及制藥等行業現場，磁翻板液位計往往并非“裸裝”使用。

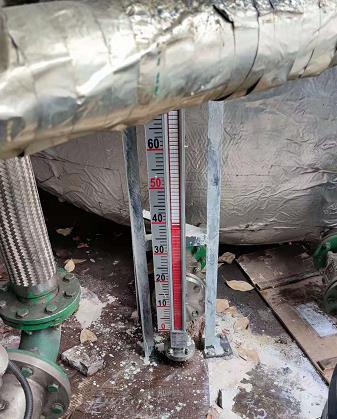

　　在高溫、低溫、強輻射或人員防護要求較高的工況下，測量管外部通常會采取多種隔熱或防護措施，例如石棉帶纏繞、保溫棉包覆、金屬護套，甚至真空夾套結構。

　　隨之而來的問題也非常典型：

這些隔熱或夾套結構，會不會削弱磁翻板液位計的磁場，導致顯示異常？

　　這一問題在工程現場被反復討論，但在很多情況下，結論往往停留在經驗判斷甚至誤解層面。本文將從磁翻板液位計的工作機理、材料對磁場的影響、隔熱結構的真實作用，以及工程實踐中的常見誤區幾個方面，對該問題進行系統性分析。

一、磁翻板液位計的磁場工作機理

　　磁翻板液位計的核心并不在顯示面板，而在于浮子系統。　　浮子內部通常嵌入高性能永磁體，當浮子隨液位上下移動時，其產生的磁場通過測量管壁，驅動外部顯示器內的磁翻片發生翻轉，從而形成可視化液位指示。

　　從磁場傳遞路徑來看，磁力線需要完成三個步驟：

1. 從浮子內部磁鋼發出

2. 穿透測量管壁

3. 作用于顯示器內的翻片磁元件

　　這一過程依賴的是靜態磁場的穿透能力，而非電磁感應或信號傳輸。因此，任何討論“是否影響磁場”的問題，都必須回到一個核心前提：

磁場在穿透過程中，是否被材料“吸收、重定向或削弱”。

二、哪些材料會真正影響磁場？

　　在工程實踐中，并非所有材料都會對磁場產生影響。

1. 真正需要警惕的材料類型

　　對磁翻板液位計磁場影響大的是鐵磁性材料，主要包括：

• 碳鋼

• 低合金鋼

• 馬氏體不銹鋼（400 系）

• 高磁導率特種合金

　　這類材料的共同特點是磁導率遠高于空氣，會對磁力線產生明顯“吸附”和重新分布效應。在磁翻板液位計結構中，如果磁場傳播路徑上出現連續的鐵磁材料包覆，就可能形成所謂的“磁路短路”，從而削弱磁場在顯示器位置的有效強度。

2. 對磁場幾乎不構成影響的材料

　　與之相對，大量常見的隔熱與防護材料，并不具備磁屏蔽能力，例如：

• 石棉帶

• 玻璃纖維、陶瓷纖維

• 各類保溫棉

• 空氣或真空層

• 奧氏體不銹鋼（304、316、316L）

　　這些材料的磁導率接近空氣，從磁場角度看，它們幾乎“等效為空間介質”，不會對磁力線產生實質性干擾。

三、石棉帶及常規隔熱層對磁場的影響分析

　　石棉帶在工業現場的主要作用是隔熱、防火和防燙，其本質是一種無機礦物纖維材料。從材料屬性上看，石棉不具備任何導磁特性，也不會對磁場形成屏蔽或衰減作用。

　　在磁翻板液位計應用中，石棉帶通常以纏繞或包覆形式存在于測量管外部。從磁場角度分析，這種結構帶來的變化只有一個：

磁場作用距離略微增加。

　　但需要強調的是，磁翻板液位計在設計階段，本身就會考慮一定的作用距離裕量。浮子磁鋼的磁場強度，遠高于翻片發生動作所需的磁感應強度。因此，在正常工程范圍內：常規厚度的石棉帶以及合理的保溫結構設計，不會對磁翻板液位計的顯示可靠性造成影響。只有在隔熱層異常加厚，且同時疊加其他不利結構時，才需要進一步評估。

四、真空夾套結構的磁場影響問題

　　真空夾套常用于高溫或低溫工況，其隔熱機理基于減少熱傳導和對流。從磁場角度看，真空層本身與空氣并無本質區別。

　　磁場在真空中可以自由傳播，不會被吸收或反射。因此：

真空夾套中的“真空”本身，不會對磁翻板液位計磁場產生任何影響。

管材材質對磁場傳遞的影響

　　在工程應用中，問題往往不出在真空層，而出在夾套的外管材料選擇。

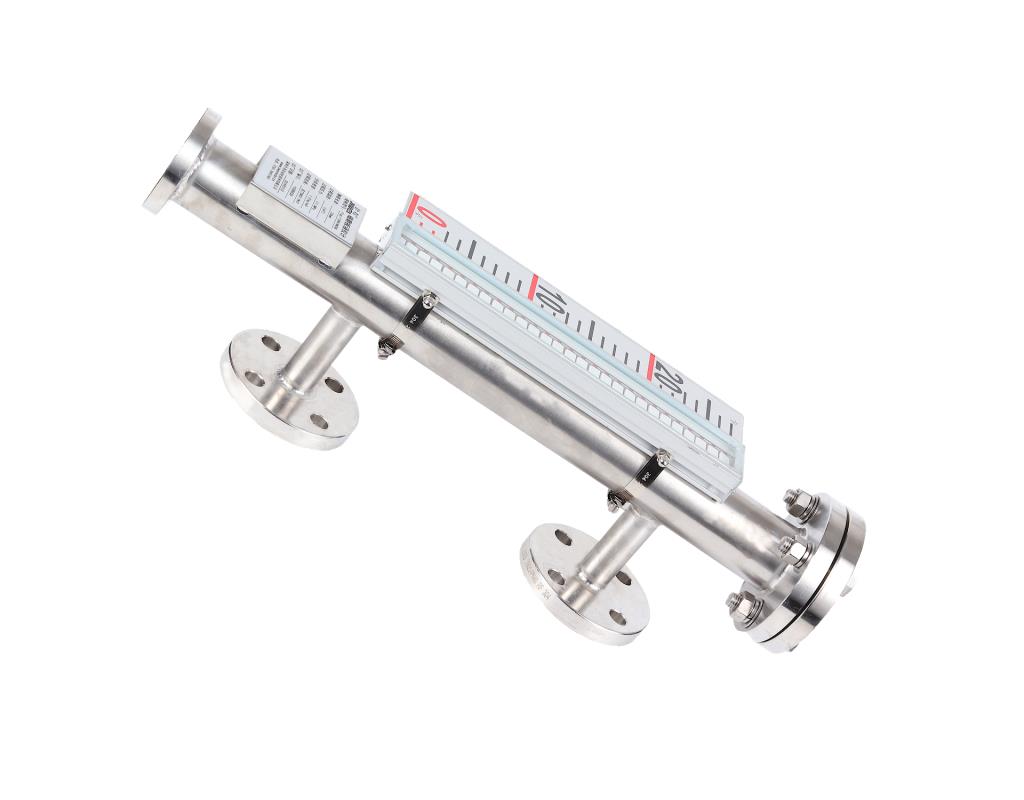

　　在夾套式或帶外護管結構的磁翻板液位計中，外管材質的選擇，往往比隔熱形式本身更關鍵。從磁場傳遞機理來看，磁翻板液位計依賴浮子內部永磁體產生的磁場，磁力線需要從內管穿出，并作用于外部顯示器翻片。任何位于這一磁場傳播路徑上的結構，都會不同程度地參與磁路分布。

　　當外管采用 304 或 316 奧氏體不銹鋼時，其磁導率接近于空氣，幾乎不參與磁路形成。磁力線可以相對自由地穿透管壁和夾套結構，磁場衰減主要來源于距離增加，而非材料吸收。因此，在合理的結構尺寸和設計裕量范圍內，304 / 316 不銹鋼外管對磁翻板顯示的影響可以認為極小甚至可忽略，也是夾套式磁翻板液位計中常見、最穩妥的工程選型。

　　相反，若外管采用 碳鋼或磁性合金鋼，情況則明顯不同。這類材料具有較高的磁導率，會主動“吸引”磁力線，使磁場在外管內部形成局部閉合磁路，導致原本應作用于顯示器翻片的磁通量被分流或削弱。工程上常見的表現包括：翻片翻轉遲滯、局部高度顯示不連續，甚至在液位快速變化時出現“翻而不穩”的現象。此類問題并非磁翻板本體失效，而是外管材料在無意中充當了“磁屏蔽體”。

　　因此，在需要設置夾套或外護管的磁翻板液位計應用中，優先選用 304 / 316 不銹鋼外管，是保證磁場有效傳遞和顯示可靠性的關鍵前提；若因結構或成本原因必須使用碳鋼外管，則應在設計階段對磁場作用距離、顯示器結構和磁鋼規格進行專項評估，而不宜簡單沿用常規配置。

　　這也是為什么在部分夾套式磁翻板液位計應用中，會出現“局部不翻”或“顯示遲滯”的現象，其根本原因并非隔熱，而是材料選型不當。

五、常被誤判為“隔熱問題”的真實故障原因

　　在大量現場案例中，磁翻板顯示異常往往被直接歸因于“包了保溫層”，但實際排查結果顯示，真正的問題多集中在以下方面：

• 浮子磁極方向裝反

• 浮子磁鋼選型不足或退磁

• 測量管壁厚超出設計范圍

• 顯示器與測量管間距異常

• 外部加裝了碳鋼防護罩

• 高溫工況下翻片磁性能衰減

　　相比之下，石棉帶和真空夾套往往只是“被冤枉”的對象。

六、工程結論與設計建議

　　綜合磁場原理、材料特性與工程經驗，可以得出以下明確結論：

• 石棉帶、保溫棉、陶瓷纖維不會屏蔽磁翻板液位計磁場

• 真空夾套中的真空層不會影響磁場傳遞

• 真正需要警惕的是鐵磁材料對磁路的干擾

　　在工程設計和選型階段，應重點關注測量管及夾套外管的材料屬性，避免在磁場傳播路徑上形成連續的鐵磁結構。

結語

　　磁翻板液位計并不怕隔熱，也不怕夾套。無論是石棉帶、保溫棉，還是采用真空結構的夾套，本質上都不會對磁場產生實質性干擾。它真正“怕”的，只有一件事——在磁場傳播路徑上不該出現的導磁材料。一旦鐵磁材料被無意引入結構設計中，就可能改變磁路分布，削弱有效磁通，最終影響顯示的穩定性與可靠性。
